Vibracinės modulinės sietų valomosios visų žemės ūkio augalų valymui nuo priemaišų
Modulinės valomosios JCM VibroMax su aspiracija visų žemės ūkio augalų valymui nuo priemaišų ir rūšiavimui
Aukšta kokybė ir našus darbas
- Vibracinės modulinės sietų valomosios visų žemės ūkio augalų valymui nuo priemaišų.
- Valomoji ir aspiracijos kanalas gali būti papildyti kitais moduliais.
- Didelio našumo valymas ir aukštos kokybės rūšiavimas pintais sietais su galinga aspiracija.
- Pasirinkus modulius, valomąją galite susikonfigūruoti pagal savo poreikius.
- Sietai nuvalomi pastoviai judančių guminių rutuliukų pagalba.
-
Valomųjų našumas iki 300 t/val.
Valomosios JCM VibroMax išbandytos valant bet kokias sėklas, skirtos naudojimui tose srityse, kur reikalaujamas didelis našumas ir nepertraukiamas darbas. Valomas produktas rūšiuojamas pagal atskirų dalelių, patekusių į separatorių, dydį (atskyrimas sietais) ir pagal skirtingas aerodinamines savybes (valymas oru). JCM valomosios skirtos naudojimui tose srityse, kur reikalaujamas didelis našumas ir nepertraukiamas darbas.
Aspiracijos kanalas atskiria smulkias priemaišas (dulkes, pelus ir kita). Reguliuojama aspiracijos kanalo sienelė leidžia nustatyti optimalų oro kanalą. Integruotas seperatorius su ventiliatoriumi ir oro recirkuliacija sumažina galios poreikį. Įmontuotas nuolatinis magnetas sugauna geležies turinčias priemaišas. Uždara korpuso konstrukcija ir pastovi oro recirkuliacija dulkes nukreipia į specialiai paskirtas vietas. Valymo procesas vyksta be dulkių išmetimo į aplinką. Valomoji ir aspiracijos kanalas gali būti papildyti kitais moduliais. Padavimo į valomąją aspiracijai gali būti pridedamas P1 modulis: JAC – aspiracinė kamera pirminiam valymui be sukamojo tiektuvo. Arba P2 modulis: JAM – aspiracinė kamera pirminiam valymui su sukamuoju tiektuvu. Kai kuriems modeliams galima rinktis P3 modulį: JAN – aspiracinė kamera pirminiam valymui su sukamuoju tiektuvu ir nusodinimo kamera. Standartinis valomosios aspiracijos modulis A2: JAB – aspiracinė kamera su reguliuojamu kanalu. Šį modulį galima keisti moduliu A3: JAE – aspiracijos kamera su reguliuojamu kanalu ir nusodinimo kamera.
Panaudojimas
Valymo principas
Valymas vyksta sietais, kuriuos pastoviai valo guminiai kamuoliukai.
Vibraciją generuoja du vibrovarikliai. Valomas produktas išrūšiuojamas į tris frakcijas: stambios priemaišos (neprakritusios per viršutinį sietą), pagrindinis srautas – išvalytas produktas ir smulkios priemaišos (prakritę pro apatinį sietą). Valymo efektyvumas pasiekiamas iki 98%.
Valymo procesas
Modulinės valomosios JCM VibroMax
JCM 10122.C1P0A2 valomosios konfigūracija
JCM 10122 – našumas (pirminis valymas) – 60 t/val.
C1 – išėjimo dėžė, valymas nuo priemaišų
P0 – padavimo aspiracija – įsiurbiamas oras
A2 – išėjimo aspiracija JAB – aspiracinė kamera su reguliuojamu kanalu
JCM 10222.C1P0A2 valomosios konfigūracija
JCM 10222 – našumas (pirminis valymas) – 100 t/val.
C1 – išėjimo dėžė, valymas nuo priemaišų
P0 – padavimo aspiracija – įsiurbiamas oras
A2 – išėjimo aspiracija JAB – aspiracinė kamera su reguliuojamu kanalu
JCM 10222.C1P2A3 valomosios konfigūracija
JCM 10222 – našumas (pirminis valymas) – 100 t/val.
C1 – išėjimo dėžė, valymas nuo priemaišų
P2 – padavimo aspiracija JAM – aspiracinė kamera pirminiam valymui su sukamuoju tiektuvu
A3 – išėjimo aspiracija JAE – aspiracijos kamera su reguliuojamu kanalu ir nusodinimo kamera
JCM 15223.C1P3A3 valomosios konfigūracija
JCM 15223 – našumas (pirminis valymas) – 200 t/val.
C1 – išėjimo dėžė, valymas nuo priemaišų
P3 – padavimo aspiracija JAN – aspiracinė kamera pirminiam valymui su sukamuoju tiektuvu ir nusodinimo kamera
A3 – išėjimo aspiracija JAE – aspiracijos kamera su reguliuojamu kanalu ir nusodinimo kamera
VibroMax valomųjų konfigūracijų pavyzdžiai:
Įsiurbiamas oras JAC – aspiracinė kamera pirminiam valymui be sukamojo tiektuvo JAM – aspiracinė kamera pirminiam valymui su sukamuoju tiektuvu JAN – aspiracinė kamera pirminiam valymui su sukamuoju tiektuvu ir nusodinimo kamera
Valytuvas – pagrindinės frakcijos valymas nuo priemaišų Kalibratorius – produkto rūšiavimas pagal dydį
Be išėjimo aspiracijos JAA – Aspiracijos kamera su fiksuotu kanalu JAB – Aspiracijos kamera su reguliuojamu kanalu JAE – Aspiracijos kamera su reguliuojamu kanalu ir nusodinimo kamera
VibroMax moduliai
Padavimo į valomąją aspiracijos variantai
Sietų variantai

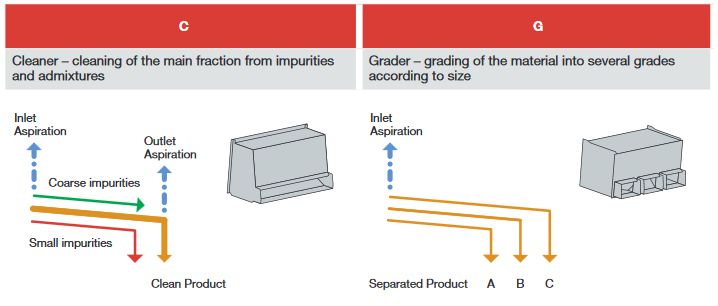

Išėjimas po valymo sietais
Išėjimo aspiracijos variantai
| JCM 08122 | JCM 10122 | JCM 10123 | JCM 10222 | JCM 10223 | JCM 15223 | JCM 10133 | JCM 15313 | |
|---|---|---|---|---|---|---|---|---|
| Našumas (pirminis valymas), t/val. | 25 | 60 | 60 | 100 | 100 | 200 | - | 300 |
| Našumas (pramoninis valymas), t/val. | 12 | 25 | 40 | 50 | 80 | 90 | 40 | - |
| Našumas (aukštos kokybės valymas), t/val. | 6 | 12 | 18 | 24 | 36 | 45 | 18 | 45 |
| Bendras sietų plotas, m2 | 1.9 | 3.4 | 5.1 | 6.8 | 10.2 | 12.6 | 7.65 | 9.45 |
| Ilgis, mm | 2,280 | 2,810 | 3,680 | 3,133 | 3,920 | 4,004 | 3,865 | 4,405 |
| Plotis, mm | 1,275 | 1,645 | 1,645 | 1,645 | 1,645 | 2,479 | 1,645 | 2,485 |
| Aukštis, mm | 1,645 | 1,905 | 1,900 | 2,236 | 2,330 | 3,589 | 2,083 | 4,127 |
| Svoris, kg | 590 | 1,050 | 1,150 | 1,260 | 1,460 | 3,350 | 1,245 | 3,500 |
Čekų kompanija JK Machinery, Ltd. gerai žinoma gamintoja tiek Čekijoje, tiek tarptautinėje rinkoje. Kompanija gamina įrenginius, skirtus žemės ūkiui, maisto pramonei, chemijos pramonei ir energetikos sektoriui.
Viena iš šios kompanijos veiklos sričių – vibracinių grūdų valomųjų gamyba tiek stambių, tiek ir smulkių grūdų bei sėklų valymui ir rūšiavimui. Gaminamų žemės ūkio kultūrų valymo įrenginių spektras tiks nuo smulkaus ir vidutinio ūkio iki didelio pajėgumo reikalaujančių stambių ūkių.
Patyrusi darbuotojų komanda pasiūlys geriausius sprendimus kliento projektų įgyvendinimui, atsižvelgiant net ir pačius individualiausius poreikius.
