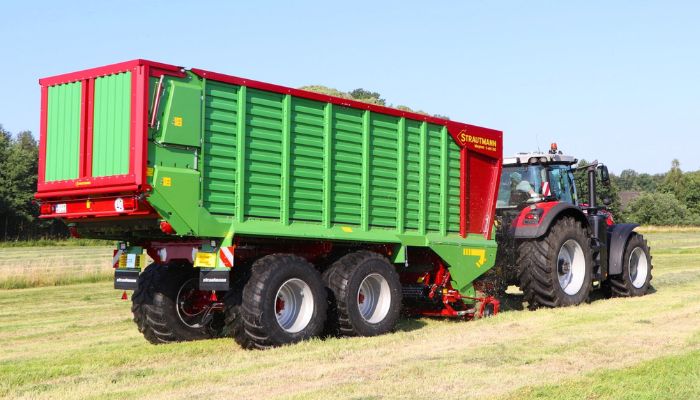

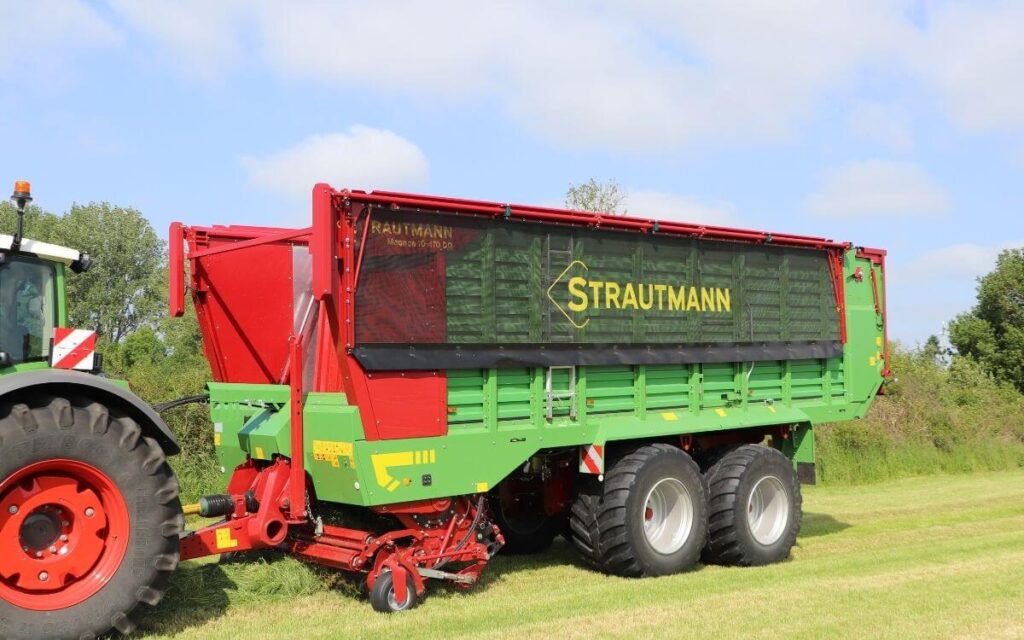

Rinktuvinės priekabos Magnon 9

Exact-Cut 22 pjaustymo sistema

Exact-Cut 22 pjaustymo sistema su 78 reversiniais peiliais užtikrina teorinį vos 22 mm pjaustinio dydį.
Apsaugos nuo svetimkūnių sistema su automatine fiksuota centrine atleidimo padėtimi patikimai saugo kiekvieną peilį nuo pažeidimų. Tai garantuoja ilgalaikį ir tikslų pjūvį net ir sudėtingomis darbo sąlygomis.

Standartinėje komplektacijoje montuojami 78 peiliai su dviem ašmenimis, kas leidžia užtikrinti dvigubai ilgesnį tarnavimo laiką ir tikslų pjūvį net intensyvaus darbo metu. Lyginant su Magnon 8 modeliu, pjovimo ilgis yra 37 % trumpesnis, o tam reikia tik 20 % daugiau galios.

Lankstus pakrovimas – taupykite laiką ir pastangas

Išskirtinis Flex-Load rinktuvas – tai dešimtmečių patirties siloso priekabų gamyboje rezultatas. Inovatyvūs plastikiniai pirštai užtikrina išskirtinį atsparumą dėvėjimuisi. Jie yra pakankamai standūs, kad tiksliai pakeltų pašarą nuo volo, bet kartu ir lankstūs, kad prisitaikytų prie reljefo nelygumų. Tai sumažina mechaninį nusidėvėjimą, eksploatacines išlaidas ir operatoriaus darbo krūvį – idealus sprendimas efektyviam darbui kiekvieną dieną.

CFS Nepertraukiamo srauto sistema su integruotu rotoriumi

Rotorius ir jo pavara

Išbandyta ir patikrinta rotoriaus pavara aprūpinta sustiprintos konstrukcijos pavarų sistema, užtikrinančia ilgaamžiškumą ir patikimą darbą. Kumštelinė sankaba su 3000 Nm sukimo momento apsauga leidžia saugiai perduoti galią net sudėtingomis derliaus nuėmimo sąlygomis.

2,10 m pločio integruotas rotorius turi transportavimo dantis su 10 mm pločio Hardox plokštelėmis ir papildomu sustiprinimu. Itin mažas atstumas tarp transportavimo danties ir peilio užtikrina nuolatinį, žirkles primenantį tikslų pjūvį. 175 mm pločio integruotos kreipiančiosios patikimai nukreipia pašarą iš paėmimo šonų į transportavimo kanalą.

Grandikliai

8 mm pločio, mažo nusidėvėjimo Hardox grandikliai užtikrina maksimalų grandymo paviršių ir patikimai apsaugo pašarą nuo suspaudimo ar sutrynimo. Specialus grandiklių kontūras sudaro daugiau nei 90° kampą, todėl pašaras lengvai atskiriamas nuo transportavimo dantų.

Tvirta konstrukcija ir funkcionalumas kasdieniam darbui

Tvirta plieno konstrukcija užtikrina ilgaamžiškumą ir atsparumą intensyviam naudojimui, o hidrauliškai atverčiama priekinė siena leidžia greitai ir efektyviai iškrauti turinį. Patogus priėjimas prie vidaus – supaprastina priežiūrą ir valymą, o optimalus užpildymo lygis garantuoja maksimalų tūrio išnaudojimą. Plieninės grindys pasižymi dideliu atsparumu nusidėvėjimui ir apkrovoms.

Važiuoklė – komfortui ir saugumui bet kokiomis sąlygomis

Skirtingos važiuoklės parinktys užtikrina optimalų važiavimo komfortą ir saugumą bet kokiomis sąlygomis. Standartinėje komplektacijoje esanti svirtinė tandeminė važiuoklė garantuoja patikimą pagrindą, o hidraulinė važiuoklė padidina stabilumą ir komfortą važiuojant didesniu greičiu. Hidraulinė trijų ašių važiuoklė leidžia išlaikyti didesnę apkrovą ir užtikrina tolygų svorio paskirstymą. Pasyvioji vairuojama ašis sumažina trintį, apsaugo veją ir palengvina manevravimą. Tuo metu mechaniškai ir elektroniniu būdu valdoma priverstinė vairuojama ašis leidžia aktyviai valdyti judėjimą net važiuojant atbulomis, užtikrinant maksimalų manevringumą ir stabilumą.

Patogus valdymas

Patogų ir intuityvų priekabos valdymą užtikrina standartinis ISOBUS valdymas per traktoriaus terminalą – tai patikima ir lengvai suprantama sąsaja, kaip papildomą pasirinkimą turinti galimybę integruoti dešinės pusės valdymo terminalą Smart 570 su 5,7 colių spalvotu ekranu. Tikslus pakrovimo ir iškrovimo proceso valdymas bei saugus važiavimas keliu derinami su daugybe automatinių funkcijų, kurios užtikrina maksimalų naudojimo paprastumą ir komfortą.

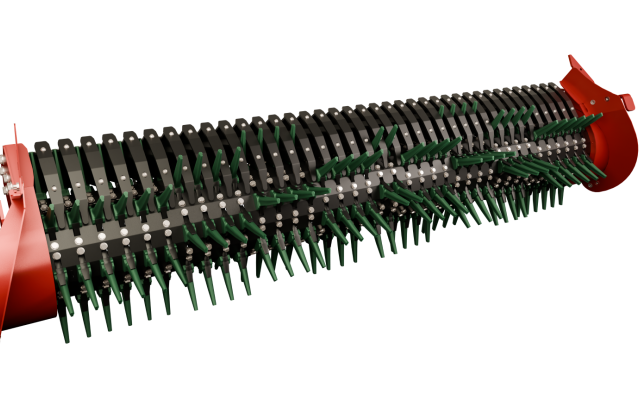

Unikalus Flex-Load rinktuvas

• Rinktuvo plotis – 2,25 m.
• Plokščia rinktuvo forma optimaliai prisitaiko prie paviršiaus.
• Bekumštelinis mechanizmas, turintis tik keletą judančių dalių, minimalus nusidėvėjimas.
• Važiuoti keliais galima nepakėlus atraminių ratukų.
• Tolygus žolės paėmimas, kurį užtikrina dvigubo volo apsauga.

Lankstūs plastikiniai pirštai

• Ypatinga poliuretano sudėtis.
• Sraigtinis 6 eilių virbų segmentinis išdėstymas.
• Pirštai yra lankstūs visomis kryptimis.
• Idealus prisitaikymas prie žemės paviršiaus.
• Apsaugota nuo virbų įsiskverbimo į žemę, išvengiant pašarų užteršimo.
• Minimalus nusidėvėjimas ir minimali virbų lūžimo rizika.
• Pirštai pakeičiami per minutę, naudojant tik vieną įrankį.

Rotorius ir jo pavara

• Bendras plotis 2,10 m
•  Transportavimo dantys su 10 mm pločio Hardox plokštelėmis ir papildomu sustiprinimu
• 175 mm pločio integruotos kreipiančiosios
• Kumštelinė sankaba su 3000 Nm sukimo momento apsauga

78 dvipusiai peiliai su individualia apsauga

• 78 tikslaus pjovimo peilių blokas.
• Peiliai su dviem ašmenimis leidžia užtikrinti dvigubai ilgesnį tarnavimo laiką.
• Pjausnio ilgis  – 22 mm.
• Automatinis gražinimas atgal užtikrina aukštą vairavimo komfortą ir pastovią pjovimo kokybę.
• Apsaugos nuo svetimkūnių sistema su automatine fiksuota centrine atleidimo padėtimi

Rotorius ir pjovimo blokas puikiai pritaikyti tiksliam pjovimui

• Rinktuvo juostos ir pirštai išdėstyti dideliu kampu vienas nuo kito.
• Švelniai ir švariai surenka masę ir taupo energiją.
• Privirintos datų plokštelės užtikrina nuolatinį tikslų pjovimą.
• Specialiai papildomai sutvirtinti dantų plokštelių galai sumažina nusidėvėjimą.

Tvirtas kėbulas

• Pilnai plieninis.
• Vientisos šoninės plokštės su sutvirtintais statramsčiais suteikia priekabai itin didelį stabilumą.
• Durys patogiam patekimui į vidų.
• Sulankstomos kopėtėlės.
• Cinkuotos ilgaamžės kopėtėlės.

Hidrauliškai pastumiama priekinė siena

• Pakraunant priekabą, sienelė stumiasi, kad būtų optimaliai sutankinta masė.
• Kai galinė pakrovimo erdvė visiškai užpildoma, priekinė sienelė automatiškai pasistumia į priekį.
• Tokiu būdu pakrovimo apimtis padidinama 5 m³.

Apsauginės juostos nuo perkrovos

• Neleidžia masei persipilti per viršų.
• Standartinė automatinio įkrovimo sistema.
• Galima iš anksto nustatyti priekabos užpildymo laipsnį.
• Jutikliai paleidžia transporterio grindis.

Tvirtas galinis dangtis

• Mechaninis užrakinimo mechanizmas.
• Plataus atidarymo opcija greitam iškrovimui.
• Reguliuojamas atidarymo kampas.
• Su integruotu elektriniu slėgio jutikliu, veikiančiu kaip lygio indikatorius (priekabose be dozavimo įrangos).

Sulankstomas tinklinis tentas

• Pasirenkama įranga – galima įdiegti pagal poreikį

• Apsaugo pašarą transportuojant silosą, užkertant kelią nuostoliams

• Hidraulinis valdymas per ISOBUS terminalą – patogu ir greita

• Centrinis persidengimas užtikrina visišką vežamos masės uždengimą

Vaizdo kamerų sistemos

• Galimybė įrengti galinio vaizdo kamerą ir / arba krovininės dalies kamerą

• Galinė kamera suteikia papildomo saugumo važiuojant keliu

• Lengvesnis manevravimas atbuline eiga

• Krovinio kameros pagalba stebima užpildymo eiga, todėl išnaudojamas maksimalus pakrovimo tūris

LED apšvietimas

• LED galiniai žibintai su papildomais šoniniais gabaritiniais žibintais

• LED apšvietimo juostos krovininės dalies apšvietimui

• LED darbo žibintai – 2 galiniai ir 2 papildomi žibintai už perdavimo mechanizmo

Hidraulinė tandeminė važiuoklė

• Standartinė Magnon 10-430, 11- 430,
  10-470 ir 11-470 įranga.
• Leistina ašies apkrova – 20 t.
• Geresnis važiavimo komfortas važiuojant dideliu greičiu.
• Tolygus svorio paskirstymas visiems ratams.
• Amortizacija (pasirenkama įranga), užtikrinanti puikias važiavimo charakteristikas.

Hidraulinė trijų ašių važiuoklė

• Standartinė Magnon 10-530 ir 11-530 įranga.
• Leistina ašies apkrova – 30 t.
• Geresnis važiavimo komfortas važiuojant dideliu greičiu.
• Tolygus svorio paskirstymas visiems ratams.
• Amortizacija (pasirenkama įranga), užtikrinanti puikias važiavimo charakteristikas.

Pasyvi vairuojama ašis

• Standartinė tandeminės važiuoklės įranga.
• Neleidžiamas pernelyg didelis ratų spaudimas į žemės paviršių.
• Saugoma velėna, mažiau dėvisi padangos.
• Automatinis pasyvaus vairavimo blokavimas važiuojant atbuline eiga.
• 18^o  vairavimo kampas leidžia lengvai manevruoti.

 Elektrohidraulinė priverstinio vairavimo ašis

• Pasirenkama įranga.
• SES sistema (Strautmann Electronic Steering) užtikrina aukštą vairavimo stabilumą.
• Vairavimo kampo pritaikymas pagal greitį.
• Puikus manevringumas.

Valdymas

• Patogus intuityvus ISOBUS valdymas per traktoriaus terminalą, standartinė įranga.
• Dešinės pusės terminalas Smart 570, pasirenkama įranga.
• 5,7^„  spalvotas ekranas.
• Optimalus įkrovimo ir iškrovimo procesų valdymas ir saugus važiavimas keliais.
• Daugybė autmatinių funkcijų užtikrina patogų mašinos valdymą.
