Magnon 10 Selbstladeanhänger

Modelle mit 42 – 52 m³ Fassungsvermögen, 35 mm Hackschnitzelgröße und CFS-Durchlaufsystem

Für eine Beratung oder die Einholung eines Kaufangebotes wenden Sie sich bitte an folgende Ansprechpartner:

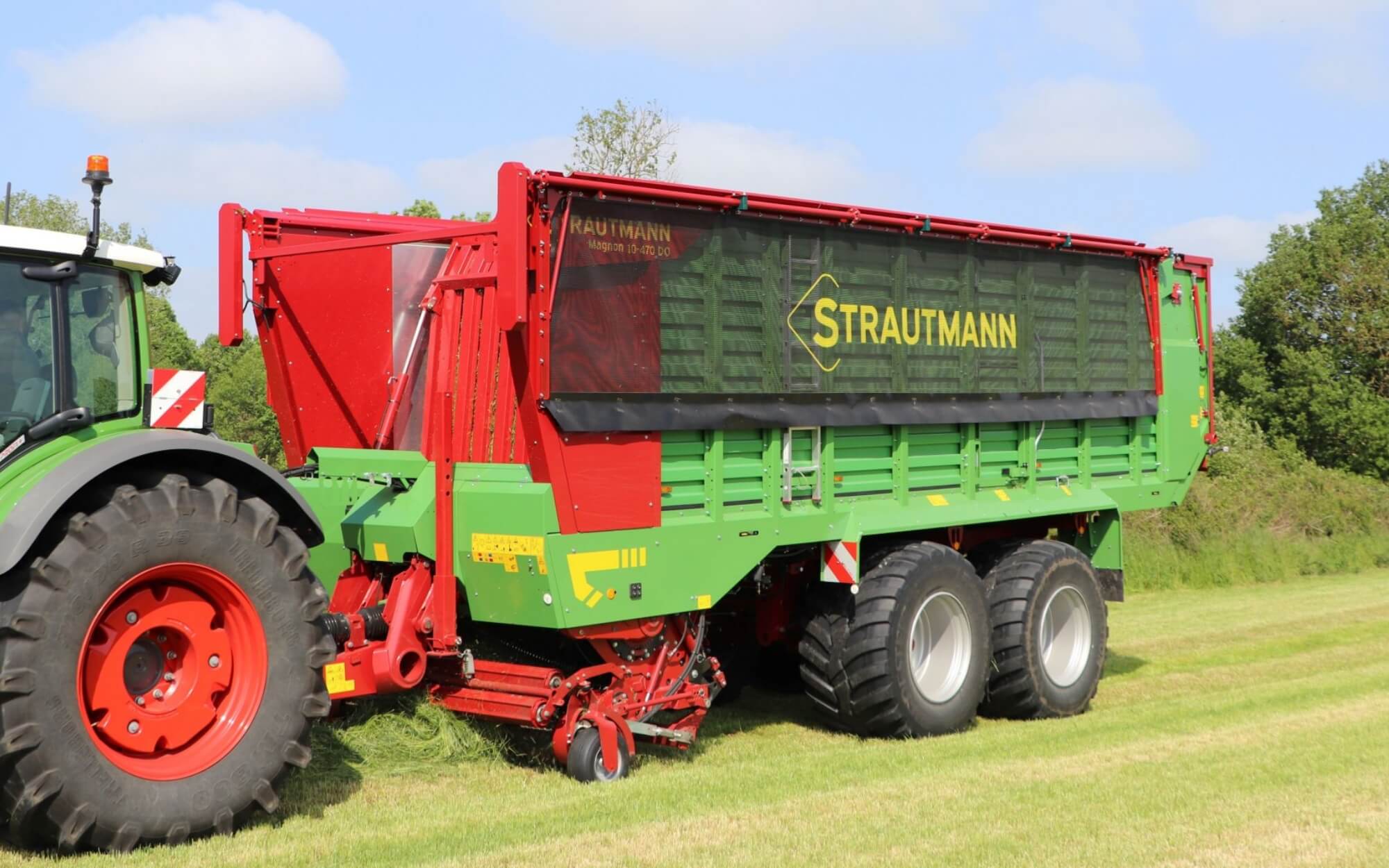

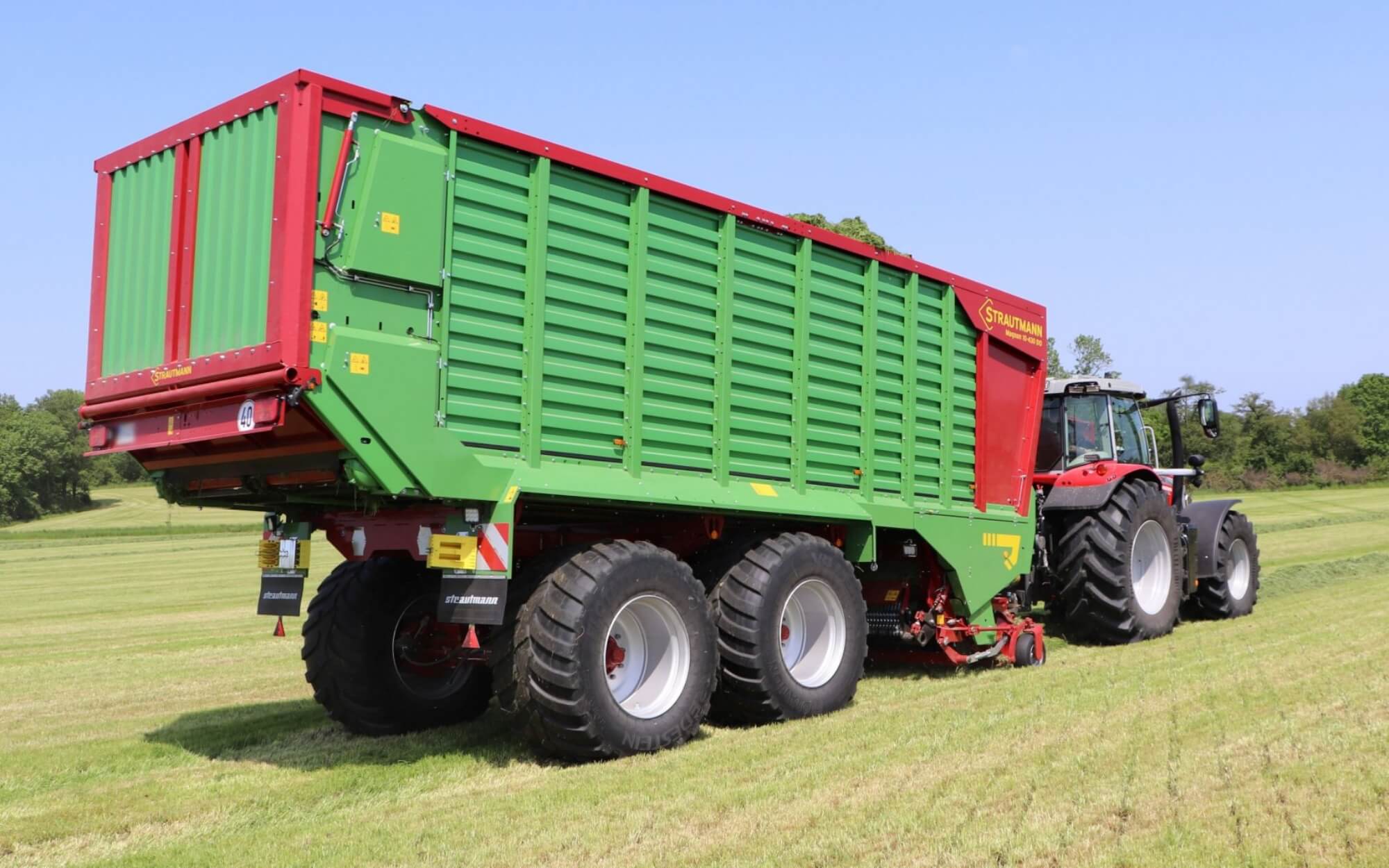

MAGNON 10 – ein neuer Selbstladeanhänger im Premiumsegment

Mit diesem Modell stellt Strautmann eine völlig neue Baureihe professioneller Silagewagen vor, die mit zahlreichen innovativen Lösungen aufwartet. Ein neues Aufnahmekonzept, das neu entwickelte Exact-Cut-Häckselwerk und die hydraulisch schwenkbare Vorderwand ermöglichen Ernteerträge auf höchstem Niveau.

Magnon-Reihe ist für seine hohe Rodeleistung bekannt und zeichnet sich durch eine schnelle Entladung aus, die durch die bewährte drehbare Vorderwand gewährleistet wird. Flex-Load-Sammler sorgt für hohe Futterqualität und geringen Verschleiß.
Diese neue Generation von Feldhäckslern setzt neue Maßstäbe in puncto Produktivität, Leistung und Futterqualität.

Zwei Spitzenklasse Die Modelle Magnon 10 und Magnon 11 vereinen all diese Vorteile mit einem großen Ladevolumen und weiteren Features, die diese Anhänger zu professionellen Maschinen machen.

Anhängertransportsystem zeichnet sich durch hohe Leistung ausund die einzigartige Flex-Load-Aufnahme mit einer Breite von 2,25 m sorgt für hervorragende Futteraufnahme und arbeitet optimal mit dem bewährten CFS Continuous Flow System zusammen. Der integrierte Rotor transportiert auch große Rollenmengen zuverlässig durch das Schneidsystem in den Ladebereich.

Haupteigenschaften:

Ladevolumen: 42–52 m³ (nach DIN 11741)
35 mm Schnittgröße – präzise und gleichmäßige Futterzubereitung
Groß und solide Überbau
Ewirksam Laden
Flex-Load-Sammler – hohe Futterqualität und geringem Verschleiß

Flexibles Beladen – Sparen Sie Zeit und Aufwand

Die einzigartige Flex-Load-Pick-up ist das Ergebnis jahrzehntelanger Erfahrung mit Silagewagen. Die innovativen Kunststoffzinken bieten außergewöhnliche Verschleißfestigkeit. Sie sind steif genug, um das Futter präzise von der Walze zu heben, aber flexibel genug, um sich an unebenes Gelände anzupassen. Dies reduziert den mechanischen Verschleiß, Betriebskosten und Bedienerbelastung – die ideale Lösung für effizientes Arbeiten täglich.

CFS-Durchlaufsystem mit integriertem Rotor

Für einen perfekten Futterfluss sorgt das CFS Continuous Flow System mit integriertem, obenliegendem Rotor, der nicht nur verteilt Materialien gleichmäßig über die gesamte Breite des Laderaums, sondern verkürzt auch den Ladeweg, reduziert den Leistungsbedarf und ermöglicht eine maximale und gleichmäßige Befüllung. Dies gewährleistet schnelleres Laden weniger Energie verbrauchen.

Continuous-Flow-System mit integriertem Rotor

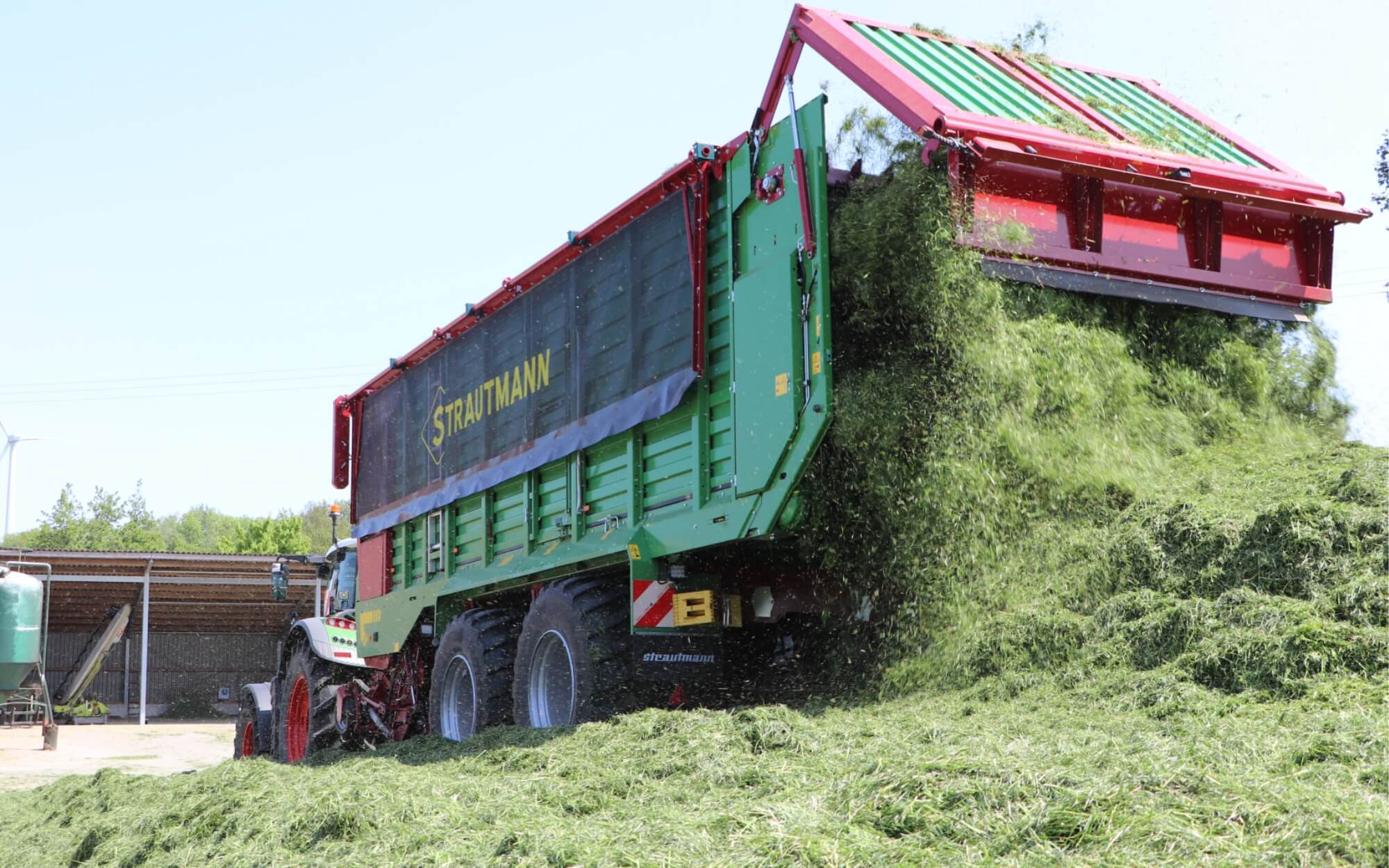

Effizientes Entladen

Gleichmäßige Futterverteilung ermöglicht um die Masse leicht zu komprimieren und gewährleisten einen sicheren Konservierungsprozess und hervorragende FutterqualitätZur Standardausrüstung gehört eine Dosiereinheit mit 3 Walzen, die über aggressive Finger verfügen, die ein schnelles und effizientes Entladen der Ladung ermöglichen.

Die robuste Hecktür mit mechanischem Schloss garantiert sicherer TransportDie weite Öffnung ermöglicht ein schnelles Entladen der Masse sowohl bei Anhängern mit als auch ohne Dosiereinheit.

Anhänger ohne Dosiereinheit verfügen über einen integrierten Drucksensor, der die Füllstandsanzeige steuert.
Bei Anhängern mit Dosiereinheit fährt bei Erreichen des maximalen Füllstands die Unterwalze automatisch nach hinten zurück und der Bodenvorschub wird über eine Sensorik gestoppt – so ist präzises und sicheres Arbeiten gewährleistet.

Rotor und sein Antrieb

Der integrierte Rotor des Magnon 10 Anhängers fällt auf solide Konstruktion und hohe Arbeitseffizienz. Seine Förderbreite erreicht 18,9 cm, und die 105 mm breiten integrierten Teile ermöglichen um das Futter gleichmäßig zu bewegen. 17 mm breite Hardox-Schaufelplatten sorgen für präzises und gleichmäßiges Schneiden auch bei intensiver Nutzung. Die Anordnung der Stäbe und Zinken in einem großen Winkel zueinander verbessert den Futterfluss und hilft, Verstopfungen zu vermeiden.

Der Rotorantrieb ist auf zuverlässigen Betrieb ausgelegt – er verfügt über eine Absicherung von 2200 Nm und ermöglicht so einen reibungslosen Betrieb auch unter schwierigen Bedingungen. Die Drehzahl wird erst kurz vor dem Rotor reduziert, wodurch die Drehmomentbelastung des Getriebes reduziert wird und ein reibungsloser, effizienter und langlebiger Betrieb gewährleistet wird.

Konstante und einwandfreie Häckselqualität mit Exact-Cut Schneidsystem

Das Exact-Cut-Schneidsystem sorgt für eine gleichbleibende und einwandfreie Häckselqualität: 52 doppelseitige Messer mit individuellem Schutz ermöglicht Ihnen präzise und gleichmäßige 35 mm theoretische Schnittgröße, und der zentrale Klingenverriegelungsmechanismus sorgt für einen schnellen und einfachen Klingenwechsel. Der automatische Klingenrückzug garantiert zudem eine hohe Fahrkomfort, und das wartungsfreie Design trägt zur Reduzierung der Wartungskosten bei.

Optimale Oberflächenanpassung

Die Trommel des Continuous Flow-Systems ist so konzipiert, dass der Pickup extrem flach gekippt werden kann.

Die Kopierräder werden leicht angedrückt, dadurch ist die Aufnahme besser passt sich der Oberfläche an.

Die V-förmige Spiralanordnung der 6 Zahnreihen sorgt für eine kontinuierliche und schonende Massenentfernung.

Robuste Konstruktion und Funktionalität für den täglichen Gebrauch

Robust Stahlkonstruktion sorgt für Langlebigkeit und Widerstandsfähigkeit bei intensiver Nutzung, während die hydraulisch öffnende Vorderwand ein schnelles und effektiv entladen Inhalt. Der bequeme Zugang zum Innenraum vereinfacht Wartung und Reinigung, und der optimale Füllstand garantiert maximale Volumenausnutzung. Stahlböden sind äußerst verschleiß- und belastbar.

Fahrwerk – für Komfort und Sicherheit unter allen Bedingungen

Verschiedene Fahrwerksoptionen sorgen für optimalen Fahrkomfort und Sicherheit unter allen Bedingungen. Das serienmäßige Hebel-Tandemfahrwerk garantiert eine zuverlässige Basis. Und das hydraulische Tandemfahrwerk erhöht die Stabilität und Komfort bei höheren Geschwindigkeiten. Das hydraulische Dreiachsfahrwerk ermöglicht eine höhere Tragfähigkeit und sorgt für gleichmäßige Gewichtsverteilung. Passive Lenkachse reduziert Reibung, schont den Rasen und erleichtert das Manövrieren, und die mechanisch und elektronisch gesteuerte Zwangslenkachse ermöglicht eine aktive Bewegungssteuerung auch beim Rückwärtsfahren und sorgt so für maximale Wendigkeit und Stabilität.

Komfortable Steuerung

Komfortable und intuitive Anhängersteuerung durch Standard-ISOBUS-Steuerung über das Traktorterminal – eine zuverlässige und leicht verständliche Schnittstelle, optional mit der Integration des rechten Bedienterminals Smart 570 mit 5,7-Zoll-Farbdisplay. Präzises Be- und Entladen Prozessmanagement und sicheres Fahren auf der Straße werden mit zahlreichen automatischen Funktionen kombiniert, die maximale Benutzerfreundlichkeit gewährleisten Einfachheit und Komfort.

Einzigartige Flex-Load-Aufnahme

Die Breite der Pick-up beträgt 2,25 m.
Die flache Form des Kollektors passt sich optimal dem Untergrund an.
Nockenloser Mechanismus mit nur wenigen beweglichen Teilen, minimaler Verschleiß.
Eine Straßenfahrt ist ohne Anheben der Stützräder möglich.
Gleichmäßige Grasaufnahme durch doppelten Walzenschutz.

Flexible Kunststofffinger

Spezielle Polyurethanzusammensetzung.
Spiralförmige 6-reihige Fingersegmentanordnung.
Die Finger sind in alle Richtungen beweglich.
Ideale Anpassung an den Untergrund.
Geschützt vor in den Boden eindringenden Fingern, wodurch eine Futterverunreinigung vermieden wird.
Minimaler Verschleiß und minimales Risiko, dass sich die Finger brechen.
Der Fingeraustausch erfolgt mit nur einem Werkzeug in einer Minute.

Neuer einteiliger Rotor

Die Gesamtrotorbreite beträgt 2,10 m.
Arbeitsbreite – 1,75 m; 8 Reihen Spiralzähne.
Hervorragender Massentransfer aus breiten Schwaden.

52 doppelseitige Messer mit Einzelschutz

Präzisions-Schneidmesserblock mit 52 Klingen.
Doppelseitige Wendehackmesser.
Die Schnittlänge beträgt 35 mm.
Der Klingenwechsel erfolgt werkzeuglos.
Die Rücklaufautomatik sorgt für hohen Fahrkomfort und konstante Schnittqualität.

Rotor und Schneidwerk perfekt aufeinander abgestimmt für präzises Schneiden

Die Greiferstäbe und Finger stehen in einem großen Winkel zueinander.
Sammelt Masse schonend und sauber und spart Energie.
Geschweißte Datumsplatten gewährleisten ein gleichmäßiges und präzises Schneiden.
Speziell verstärkte Zahnplattenenden reduzieren den Verschleiß.

Robuster Körper

Alles aus Stahl.
Durchgehende Seitenwände mit verstärkten Streben verleihen dem Anhänger extreme Stabilität.
Tür für einfachen Zugang im Inneren.
Klappleiter.
Verzinkte, langlebige Leitern.

Hydraulisch verschiebbare Stirnwand

Beim Beladen des Anhängers drückt die Wand, um die Masse optimal zu verdichten.
Wenn der hintere Laderaum vollständig gefüllt ist, fährt die Vorderwand automatisch nach vorne.
Dadurch vergrößert sich das Ladevolumen um 5 m³.

Überlastschutzstreifen

Verhindert, dass die Masse überläuft.
Standardmäßiges automatisches Ladesystem.
Der Befüllungsgrad des Anhängers kann voreingestellt werden.
Sensoren lösen den Förderboden aus.

Robuste Rückseite

Mechanischer Verriegelungsmechanismus.
Weite Öffnungsmöglichkeit zum schnellen Entladen.
Einstellbarer Öffnungswinkel.
Mit integriertem elektrischen Drucksensor als Füllstandsanzeige (bei Anhängern ohne Dosiereinrichtung).

Faltbare Netzmarkise

Optionale Ausstattung – kann nach Bedarf installiert werden
Schützt das Futter beim Silagetransport und verhindert Verluste
Hydrauliksteuerung über ISOBUS-Terminal – komfortabel und schnell
Die zentrale Überlappung gewährleistet eine vollständige Abdeckung der transportierten Masse

Videokamerasysteme

Möglichkeit zur Installation einer Rückfahrkamera und/oder einer Laderaumkamera
Rückfahrkamera sorgt für zusätzliche Sicherheit beim Fahren
Einfacheres Rückwärtsmanövrieren
Der Ladevorgang wird mittels Laderaumkamera überwacht, wodurch das maximale Ladevolumen ausgenutzt wird.

Strautmann-Collector-Anhänger-Kamerasystem

LED-Beleuchtung

LED-Rückleuchten mit zusätzlichen Seitenmarkierungsleuchten
LED-Lichtleisten zur Laderaumbeleuchtung
LED-Arbeitsscheinwerfer – 2 hinten und 2 zusätzliche Scheinwerfer hinter dem Getriebe

Hydraulisches Tandemfahrwerk

Standardausrüstung für Magnon 10-430, 11-430, 10-470 und 11-470.
Zulässige Achslast – 20 t.
Besserer Fahrkomfort bei hohen Geschwindigkeiten.
Gleichmäßige Gewichtsverteilung auf alle Räder.
Federung (optional) für hervorragende Fahreigenschaften.

Hydraulisches Dreiachsfahrwerk

Standardausrüstung bei Magnon 10-530 und 11-530.
Zulässige Achslast – 30 t.
Besserer Fahrkomfort bei hohen Geschwindigkeiten.
Gleichmäßige Gewichtsverteilung auf alle Räder.
Federung (optional) für hervorragende Fahreigenschaften.

Passiv gelenkte Achse

Serienmäßige Ausstattung mit Tandemfahrgestell.
Ein übermäßiger Druck der Räder auf den Boden ist nicht zulässig.
Der Rasen wird geschont, der Reifenverschleiß verringert sich.
Automatischer passiver Lenkeinschlag beim Rückwärtsfahren.
18^OhDer Lenkwinkel ermöglicht ein einfaches Manövrieren.

Elektrohydraulische Zwangslenkachse

Sonderausstattung.
Für eine hohe Fahrstabilität sorgt das SES-System (Strautmann Electronic Steering).
Anpassung des Lenkwinkels an die Geschwindigkeit.
Hervorragende Manövrierfähigkeit.

Management

Komfortable und intuitive ISOBUS-Steuerung über das Traktorterminal, serienmäßig.
Rechtes Terminal Smart 570, Sonderausstattung.
5,7^„ Farbbildschirm.
Optimale Steuerung der Lade- und Entladevorgänge und sicheres Fahren auf der Straße.
Zahlreiche Automatikfunktionen sorgen für eine komfortable Maschinensteuerung.

Modell	Magnon 10-430	Magnon 10-470	Magnon 10-530
Höhe (ohne 90 mm Steigung), m	3.9	3.9	3.9
Länge, m	9.9	10.53	11.78
Äußere Radbreite, m	2.81	2.81	2.81
Laderaumhöhe (ohne Lift), m	2.08	2.08	2.08
Laderaumbreite, m	2.4	2.4	2.4
Laderaumlänge, m	7.17	7.8	9.05
Nettogewicht (Standardkonfiguration), kg	11100	11700	13600
Zulässiges Gesamtgewicht – Standard [kg]	24000	24000	34000
Zulässige Anhängelast, kg	4000	4000	4000
Achslast, kg	20000	20000	30000
Erforderliche Leistung ab, kW/PS	140 / 190	154 / 210	176 / 240
Ladevolumen (durchschnittliche Kompression), m³	78 / 74	86 / 82	97 / 93
Ladevolumen mit Aufzug nach DIN 11741, m³	42 / 40	46 / 44	52 / 50
Ladevolumen ohne Aufzug nach DIN 11741, m³	40.5 / 38.5	44.3 / 42.3	50 / 48
Übertragungsknotentyp	Rotor	Rotor	Rotor
Rotorbreite, mm	2100	2100	2100
Förderbandbreite, mm	1890	1890	1890
Breite der integrierten Teile, mm	105	105	105
Anzahl der Messer, Stk.	52	52	52
Arbeitsbreite der Pick-up, m	2.25	2.25	2.25
Theoretische Schnittlänge, mm	35	35	35
