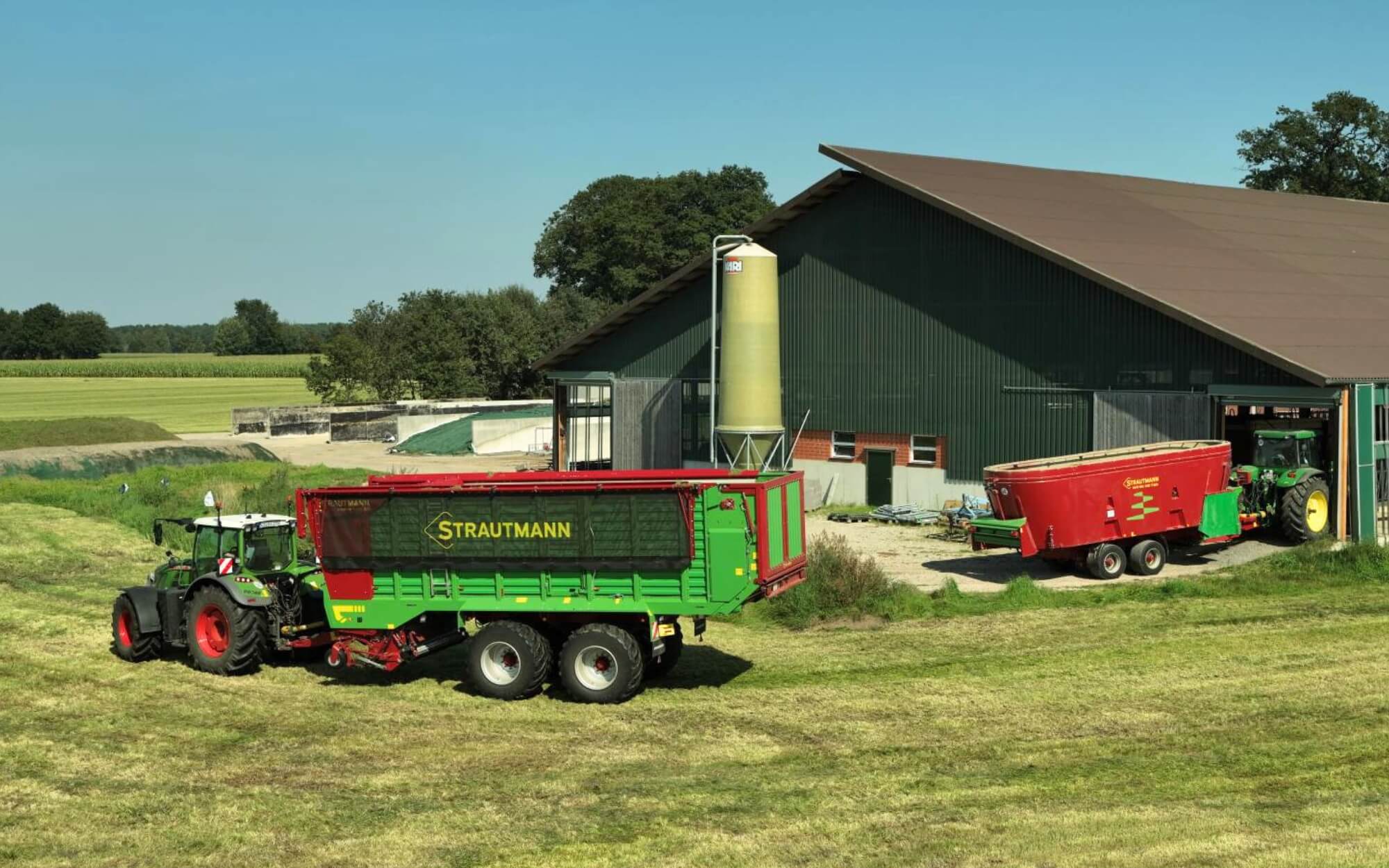

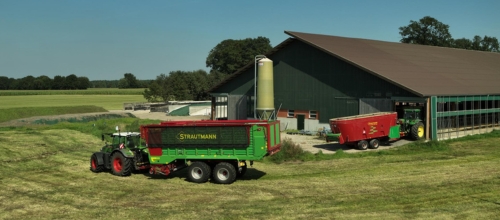

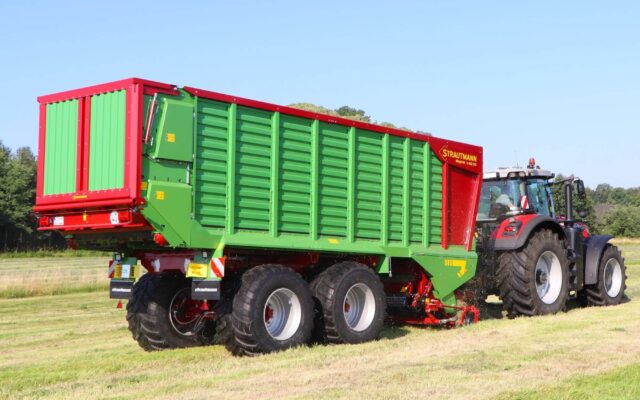

Magnon 11 Selbstladeanhänger

Modelle mit 42 – 52 m³ Fassungsvermögen, 22 mm Hackschnitzelgröße und CFS-Durchlaufsystem

Für eine Beratung oder die Einholung eines Kaufangebotes wenden Sie sich bitte an folgende Ansprechpartner:

MAGNON 11 – Pick-up-Anhänger der Premiumklasse mit ultrafeinem Schnitt

Neue Serie professioneller Pick-up-Anhänger mit 22 mm durch die Größe des Stückes.

Die Magnon-Serie der Selbstladeanhänger ist unübertroffen in Bezug auf Produktivität und Arbeitseffizienz. Dies sind selbstladende Anhänger der Premiumklasse, die für maximale Produktivität und Effizienz ausgelegt sind.

Magnon-Reihe bekannt für seine hohe Ernteeffizienz und zeichnet sich durch eine schnelle Entladung aus, was durch die bewährte hydraulisch angeschobene Stirnwand gewährleistet wird. Flex-Load Pick-up sorgt für hohe Futterqualität und geringer Verschleiß.
Diese neue Generation von Feldhäckslern setzt neue Maßstäbe in puncto Produktivität, Leistung und Futterqualität.

Zwei Spitzenklasse Die Modelle Magnon 10 und Magnon 11 vereinen all diese Vorteile mit einem großen Ladevolumen und weiteren Features, die diese Anhänger zu professionellen Maschinen machen.

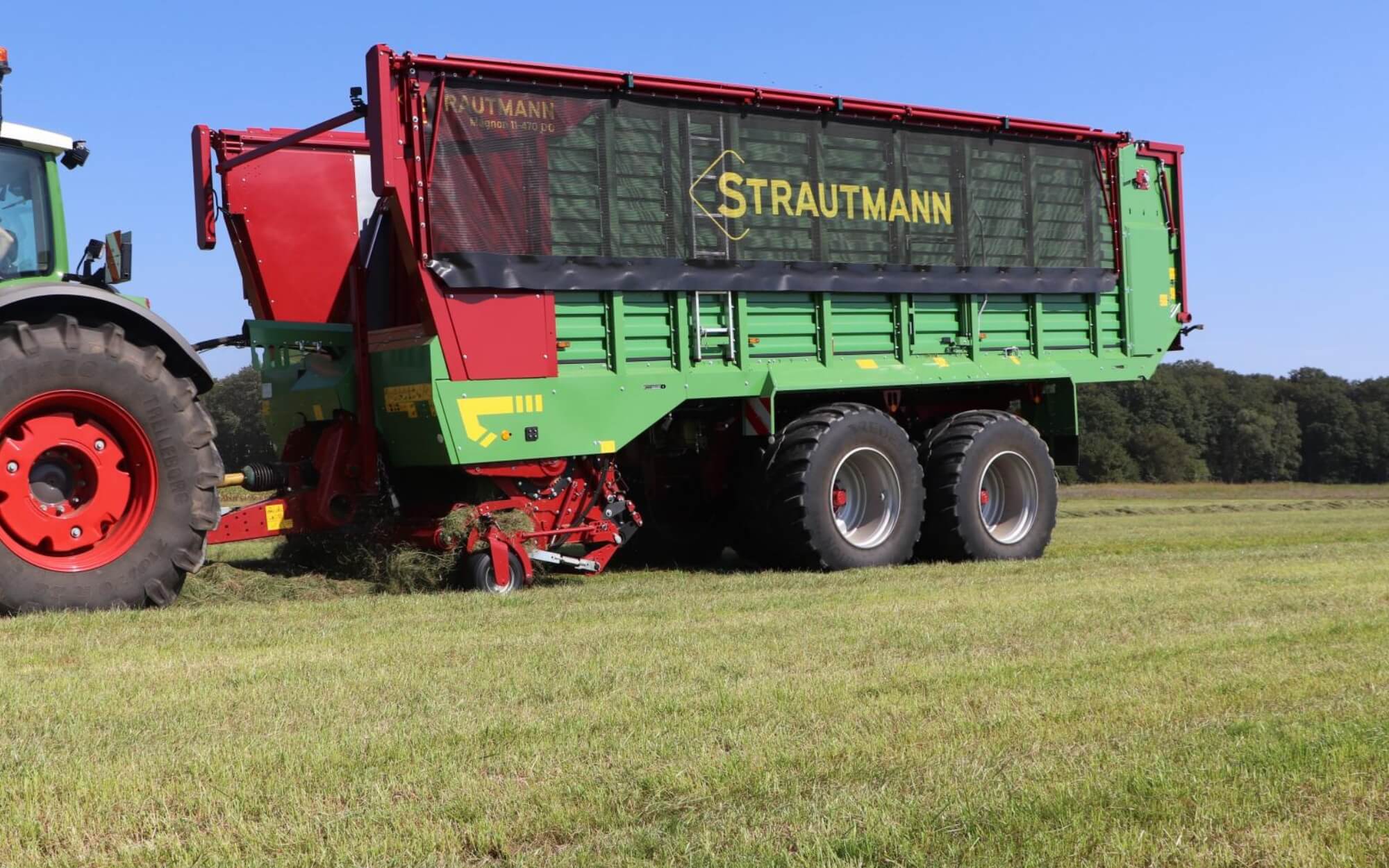

Das Anhängertransportsystem zeichnet sich durch hohe Leistungsfähigkeit und die einzigartige Flex-Load-Sammler mit 2,25 m Breite sorgt für eine hervorragende Futteraufnahme und arbeitet ideal mit dem bewährten CFS zusammen DurchlaufsystemDer integrierte Rotor transportiert auch große Rollenmengen zuverlässig durch das Schneidsystem in den Ladebereich.

Hochwertige und effiziente Arbeit

Fassungsvermögen nach DIN: 42 – 52 m³.
84 doppelseitige Messer mit individuellem Schutz.
22 mm Schnittgröße.
2,25 m breite Pick-up.
Ein völlig neues, einzigartiges Sammlerkonzept.
Neue Präzisions-Schneid- und Zerkleinerungseinheit.
Der integrierte Rotor mit 1,75 m Arbeitsbreite sorgt für gleichmäßiges und präzises Häckseln.
Durchlaufsystem CFS: 10-15 % geringerer Strombedarf.
Schnelles, schonendes Laden bei geringerem Kraftstoffverbrauch.
Hohe und effiziente Sammelleistung.
Große und breite Schwade werden perfekt aufgenommen.

Exact-Cut 22 Präzisions-Schneidsystem

Exact-Cut 22 – ein Präzisions-Schneidsystem mit 84 Wendemessern sorgt für eine theoretische Schnittgeschwindigkeit von nur 22 mm Schnittgröße.
Das Fremdkörperschutzsystem mit automatischer, fixierter Mittelauslöseposition schützt jede Klinge zuverlässig vor Beschädigungen. Dies garantiert dauerhaft präzise Schnitte auch unter schwierigen Arbeitsbedingungen.

Serienausstattung 84 Messer installiert mit zwei Klingen, was eine doppelte Lebensdauer und präzises Schneiden auch bei intensiver Arbeit gewährleistet. Im Vergleich zu Magnon 8 Modell ist die Schnittlänge 37 % kürzer und es wird nur 20 % mehr Leistung benötigt.

Flexibles Beladen – Sparen Sie Zeit und Aufwand

Die einzigartige Flex-Load-Pick-up ist das Ergebnis jahrzehntelanger Erfahrung mit Silagewagen. Die innovativen Kunststoffzinken bieten außergewöhnliche Verschleißfestigkeit. Sie sind steif genug, um das Futter präzise von der Walze zu heben, aber flexibel genug, um sich an unebenes Gelände anzupassen. Dies reduziert den mechanischen Verschleiß, Betriebskosten und Bedienerbelastung – die optimale Lösung für effizientes Arbeiten im Alltag.

CFS-Durchflusssystem mit integriertem Rotor

Für einen perfekten Futterfluss sorgt das CFS-System mit integriertem, obenliegendem Rotor, der das Futter nicht nur gleichmäßig verteilt verteilt Materialien über die gesamte Breite des Laderaums, sondern verkürzt auch den Ladeweg, reduziert den Leistungsbedarf und ermöglicht eine maximale und gleichmäßige Befüllung. Dies gewährleistet schnelleres Laden weniger Energie verbrauchen.

Continuous-Flow-System mit integriertem Rotor

Rotor und sein Antrieb

Der bewährte Rotorantrieb ist mit einem verstärkten Getriebe für lange Lebensdauer und zuverlässigen Betrieb ausgestattet. Die Kupplung mit 3000 Nm Drehmomentschutz ermöglicht eine sichere Kraftübertragung auch unter schwierigen Erntebedingungen.

Der 2,10 m breite, integrierte Rotor verfügt über Transportzinken mit 10 mm breiten Hardox-Platten und zusätzlicher Verstärkung. Der extrem geringe Abstand zwischen Transportzinken und Messer sorgt für einen konstanten, scherenartigen Schnitt. präziser Schnitt. 175 mm breite, integrierte Führungen leiten das Futter zuverlässig von den Einlaufseiten in den Transportkanal.

Schaber

Die 8 mm breiten, verschleißarmen Hardox-Abstreifer bieten maximale Abstreiffläche und schützen das Futter zuverlässig vor Quetschungen oder Zerdrücken. Die spezielle Kontur der Abstreifer bildet einen Winkel von über 90°, sodass Das Futter lässt sich leicht trennen von den Transportzähnen.

Robuste Konstruktion und Funktionalität für den täglichen Gebrauch

Robust Stahlkonstruktion sorgt für Langlebigkeit und Widerstandsfähigkeit bei intensiver Nutzung, während die hydraulisch öffnende Vorderwand ein schnelles und effizientes Entladen des Inhalts ermöglicht. Bequemer Zugang zum Innenraum – vereinfacht Wartung und Reinigung, und der optimale Füllgrad garantiert maximale Volumenausnutzung. Stahlböden zeichnen sich durch hohe Verschleiß- und Belastungsbeständigkeit aus.

Fahrwerk – für Komfort und Sicherheit unter allen Bedingungen

Verschiedene Fahrwerksoptionen sorgen für optimalen Fahrkomfort und Sicherheit unter allen Bedingungen. Das serienmäßige knickgelenkte Tandemfahrwerk garantiert eine solide Basis, während das hydraulische Tandemfahrwerk die Stabilität und Komfort bei höheren Geschwindigkeiten. Das hydraulische Dreiachsfahrwerk ermöglicht eine höhere Tragfähigkeit und sorgt für gleichmäßige Gewichtsverteilung. Passive Lenkachse reduziert Reibung, schützt den Rasen und erleichtert das Manövrieren. Die mechanisch und elektronisch gesteuerte Zwangslenkachse ermöglicht eine aktive Bewegungssteuerung auch beim Rückwärtsfahren und sorgt so für maximale Wendigkeit und Stabilität.

Komfortable Steuerung

Komfortable und intuitive Anhängersteuerung durch Standard-ISOBUS-Steuerung über das Traktorterminal – eine zuverlässige und leicht verständliche Schnittstelle, optional mit der Integration des rechten Bedienterminals Smart 570 mit 5,7-Zoll-Farbdisplay. Präzises Be- und Entladen Prozessmanagement Und sicheres Fahren auf der Straße kombiniert mit zahlreichen Automatikfunktionen, die für maximalen Bedienkomfort und Komfort sorgen.

Einzigartige Flex-Load-Aufnahme

Die Breite der Pick-up beträgt 2,25 m.
Die flache Form des Kollektors passt sich optimal dem Untergrund an.
Nockenloser Mechanismus mit nur wenigen beweglichen Teilen, minimaler Verschleiß.
Eine Straßenfahrt ist ohne Anheben der Stützräder möglich.
Gleichmäßige Grasaufnahme durch doppelten Walzenschutz.

Flexible Kunststofffinger

Spezielle Polyurethanzusammensetzung.
Spiralförmige 6-reihige Fingersegmentanordnung.
Die Finger sind in alle Richtungen beweglich.
Ideale Anpassung an den Untergrund.
Geschützt vor in den Boden eindringenden Fingern, wodurch eine Futterverunreinigung vermieden wird.
Minimaler Verschleiß und minimales Risiko, dass sich die Finger brechen.
Der Fingeraustausch erfolgt mit nur einem Werkzeug in einer Minute.

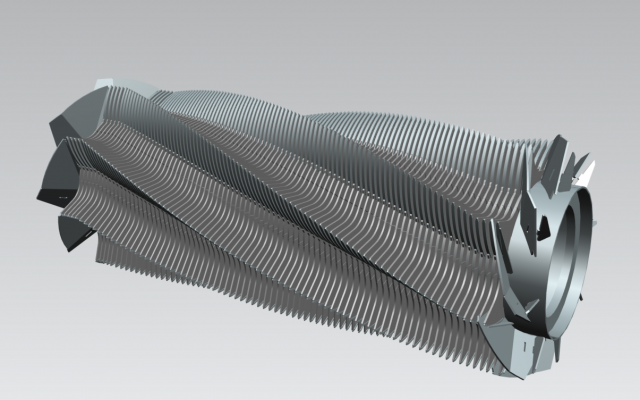

Rotor und sein Antrieb

Gesamtbreite 2,10 m
Transportzinken mit 10 mm breiten Hardoxplatten und zusätzlicher Verstärkung
175 mm breite integrierte Führungen
Nockenschaltkupplung mit 3000 Nm Drehmomentschutz

84 doppelseitige Messer mit Einzelschutz

84 Präzisions-Schneidmesserblock.
Zweischneidige Messer sorgen für eine doppelte Lebensdauer.
Die Schnittlänge beträgt 22 mm.
Die Rücklaufautomatik sorgt für hohen Fahrkomfort und konstante Schnittqualität.
Fremdkörperschutzsystem mit automatischer fester Mittelauslöseposition

Messerschutzsystem mit präziser Aktivierung

Arbeitsposition: Das Messer wird im Zuführkanal gehalten und das Sicherheitssystem über den Überschwingpunkt hinaus gedrückt, dadurch bleibt das Messer in Arbeitsposition und kann die Schneidfunktion ausführen.
Kontakt mit einem Fremdkörper: Die Gummistoßdämpfer werden zusammengedrückt, das Messerschutzsystem nähert sich dem Überhubpunkt und die Feder des Rückholmechanismus beginnt sich zur Vorbereitung auf den Einsatz zu spannen.
Schutzaktivierung: Das System überschreitet den Überlastungspunkt, das Messer wird vollständig aus dem Zuführkanal zurückgezogen und die Rückholfeder wird maximal gespannt, wodurch das Messer vor Beschädigungen geschützt wird.

Rotor und Schneidwerk perfekt aufeinander abgestimmt für präzises Schneiden

Die Greiferstäbe und Finger stehen in einem großen Winkel zueinander.
Sammelt Masse schonend und sauber und spart Energie.
Geschweißte Datumsplatten gewährleisten ein gleichmäßiges und präzises Schneiden.
Speziell verstärkte Zahnplattenenden reduzieren den Verschleiß.

Robuster Körper

Alles aus Stahl.
Durchgehende Seitenwände mit verstärkten Streben verleihen dem Anhänger extreme Stabilität.
Tür für einfachen Zugang im Inneren.
Klappleiter.
Verzinkte, langlebige Leitern.

Hydraulisch verschiebbare Stirnwand

Beim Beladen des Anhängers drückt die Wand, um die Masse optimal zu verdichten.
Wenn der hintere Laderaum vollständig gefüllt ist, fährt die Vorderwand automatisch nach vorne.
Dadurch vergrößert sich das Ladevolumen um 5 m³.

Überlastschutzstreifen

Verhindert, dass die Masse überläuft.
Standardmäßiges automatisches Ladesystem.
Der Befüllungsgrad des Anhängers kann voreingestellt werden.
Sensoren lösen den Förderboden aus.

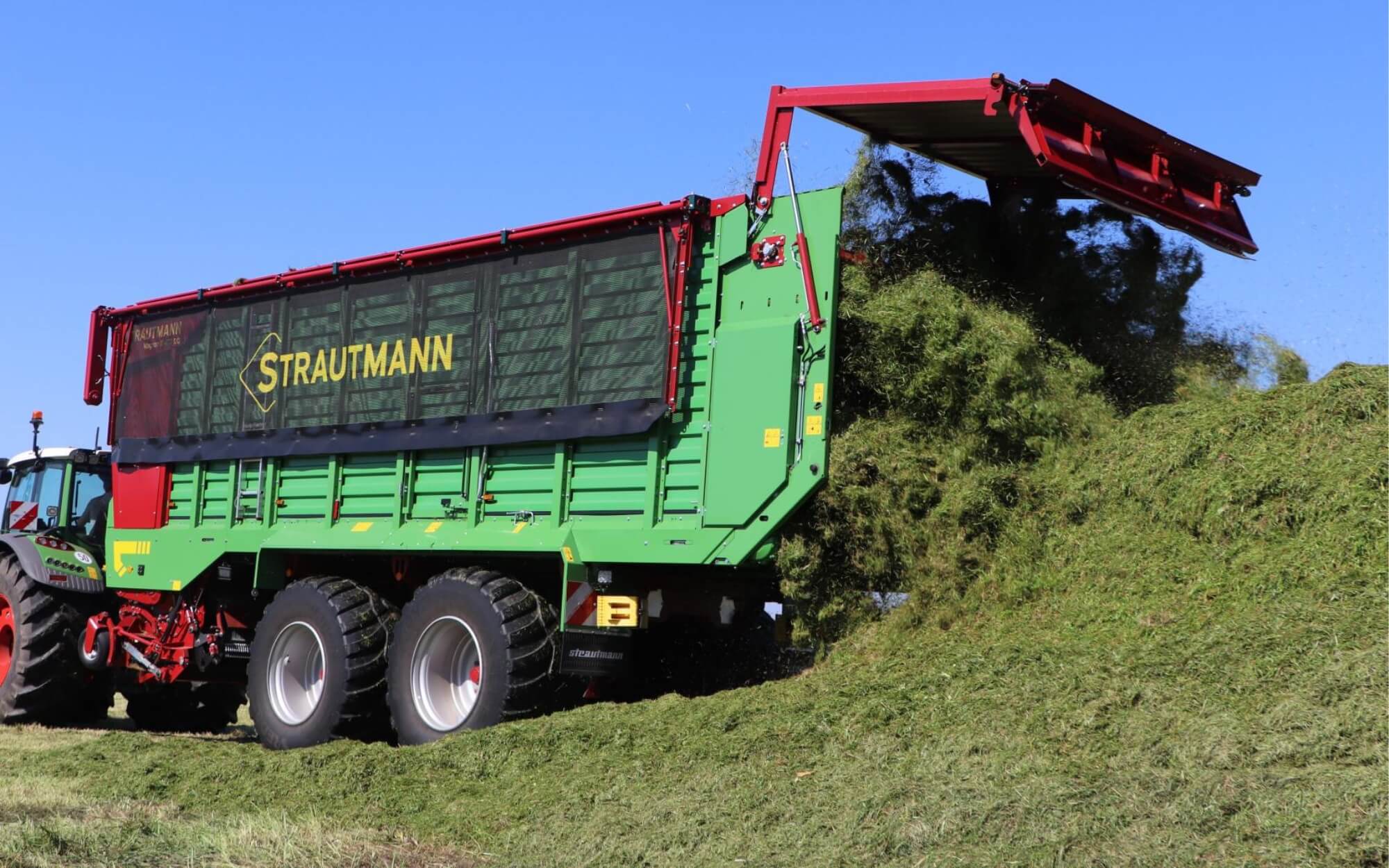

Robuste Rückseite

Mechanischer Verriegelungsmechanismus.
Weite Öffnungsmöglichkeit zum schnellen Entladen.
Einstellbarer Öffnungswinkel.
Mit integriertem elektrischen Drucksensor als Füllstandsanzeige (bei Anhängern ohne Dosiereinrichtung).

Faltbare Netzmarkise

Optionale Ausstattung – kann nach Bedarf installiert werden
Schützt das Futter beim Silagetransport und verhindert Verluste
Hydrauliksteuerung über ISOBUS-Terminal – komfortabel und schnell
Die zentrale Überlappung gewährleistet eine vollständige Abdeckung der transportierten Masse

Videokamerasysteme

Möglichkeit zur Installation einer Rückfahrkamera und/oder einer Laderaumkamera
Rückfahrkamera sorgt für zusätzliche Sicherheit beim Fahren
Einfacheres Rückwärtsmanövrieren
Der Ladevorgang wird mittels Laderaumkamera überwacht, wodurch das maximale Ladevolumen ausgenutzt wird.

Strautmann-Collector-Anhänger-Kamerasystem

LED-Beleuchtung

LED-Rückleuchten mit zusätzlichen Seitenmarkierungsleuchten
LED-Lichtleisten zur Laderaumbeleuchtung
LED-Arbeitsscheinwerfer – 2 hinten und 2 zusätzliche Scheinwerfer hinter dem Getriebe

Hydraulisches Tandemfahrwerk

Standardausrüstung für Magnon 10-430, 11-430, 10-470 und 11-470.
Zulässige Achslast – 20 t.
Besserer Fahrkomfort bei hohen Geschwindigkeiten.
Gleichmäßige Gewichtsverteilung auf alle Räder.
Federung (optional) für hervorragende Fahreigenschaften.

Hydraulisches Dreiachsfahrwerk

Standardausrüstung bei Magnon 10-530 und 11-530.
Zulässige Achslast – 30 t.
Besserer Fahrkomfort bei hohen Geschwindigkeiten.
Gleichmäßige Gewichtsverteilung auf alle Räder.
Federung (optional) für hervorragende Fahreigenschaften.

Passiv gelenkte Achse

Serienmäßige Ausstattung mit Tandemfahrgestell.
Ein übermäßiger Druck der Räder auf den Boden ist nicht zulässig.
Der Rasen wird geschont, der Reifenverschleiß verringert sich.
Automatischer passiver Lenkeinschlag beim Rückwärtsfahren.
18^OhDer Lenkwinkel ermöglicht ein einfaches Manövrieren.

Elektrohydraulische Zwangslenkachse

Sonderausstattung.
Für eine hohe Fahrstabilität sorgt das SES-System (Strautmann Electronic Steering).
Anpassung des Lenkwinkels an die Geschwindigkeit.
Hervorragende Manövrierfähigkeit.

Management

Komfortable und intuitive ISOBUS-Steuerung über das Traktorterminal, serienmäßig.
Rechtes Terminal Smart 570, Sonderausstattung.
5,7^„ Farbbildschirm.
Optimale Steuerung der Lade- und Entladevorgänge und sicheres Fahren auf der Straße.
Zahlreiche Automatikfunktionen sorgen für eine komfortable Maschinensteuerung.

Modell	Magnon 11-430	Magnon 11-470	Magnon 11-530
Höhe (ohne 90 mm Steigung), m	3.9	3.9	3.9
Länge, m	9.9	10.53	11.78
Äußere Radbreite, m	2.81	2.81	2.81
Laderaumhöhe (ohne Lift), m	2.08	2.08	2.08
Laderaumbreite, m	2.4	2.4	2.4
Laderaumlänge, m	7.17	7.8	9.05
Nettogewicht (Standardkonfiguration), kg	11500	12100	14000
Zulässiges Gesamtgewicht, kg	24000	24000	34000
Zulässige Anhängelast, kg	4000	4000	4000
Achslast, kg	20000	20000	30000
Erforderliche Leistung ab, kW/PS	170 / 230	185 / 250	210 / 285
Ladevolumen (durchschnittliche Kompression), m³	78 / 74	86 / 82	97 / 93
Ladevolumen mit Aufzug nach DIN 11741, m³	42 / 40	46 / 44	52 / 50
Ladevolumen ohne Aufzug nach DIN 11741, m³	40.5 / 38.5	44.3 / 42.3	50 / 48
Übertragungsknotentyp	Rotor	Rotor	Rotor
Rotorbreite, mm	2100	2100	2100
Förderbandbreite, mm	1890	1890	1890
Breite der integrierten Teile, mm	105	105	105
Anzahl der Messer, Stk.	84	84	84
Arbeitsbreite der Pick-up, m	2.25	2.25	2.25
Theoretische Schnittlänge, mm	22	22	22
