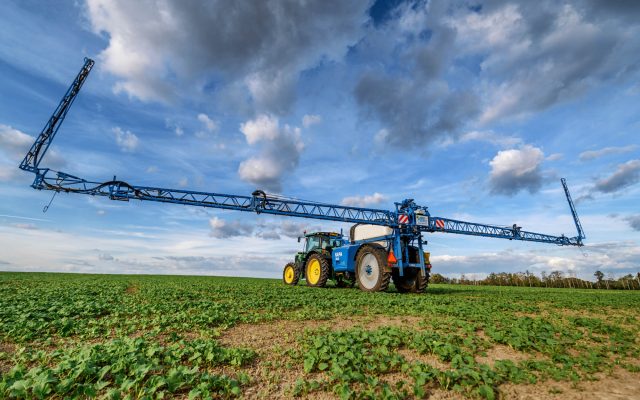

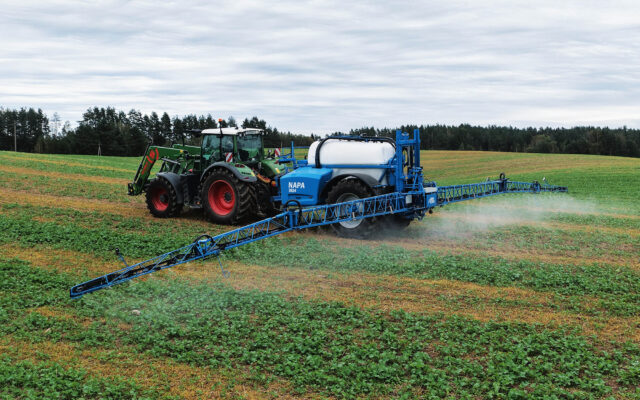

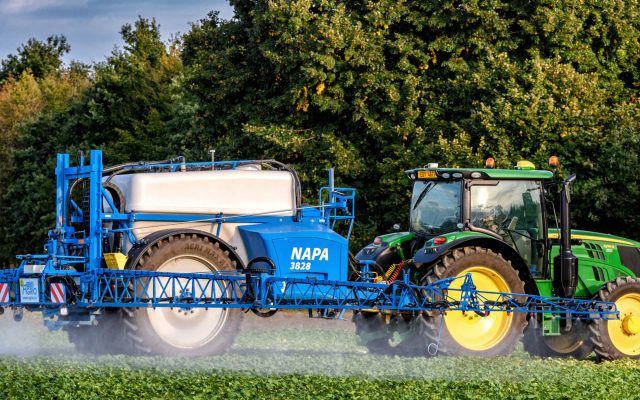

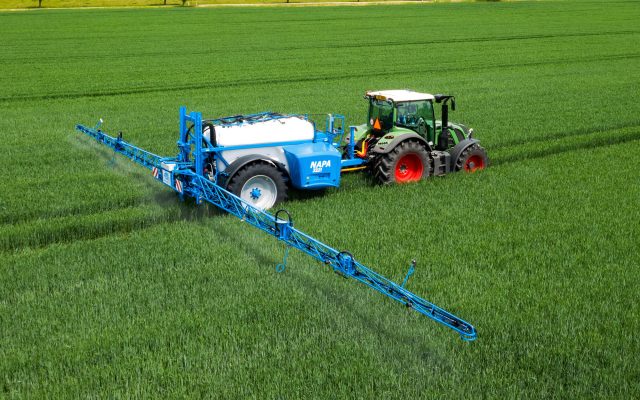

Hochwertige Anhängespritzen mit 3300 bzw. 3900 Litern Fassungsvermögen
Napa su 3300 ar 3900 litrų talpos rezervuarais – vienas iš dažniausiai naudojamų purkštuvų vidutinio dydžio ūkiuose
Ein kleinerer Tank erfordert zusätzliches Wasser, das mit dem Tankwagen auf das Feld gebracht werden muss. Bei kleineren und weitläufigen Parzellen wird in der Regel auf den Einsatz von Gestängen mit großer Arbeitsbreite verzichtet. In diesem Fall wünschen sich Kunden oft schmalere Räder, um Schäden an den Pflanzen durch die Raupen zu minimieren. Bei der Wahl schmalerer Räder halten die Reifen weniger Belastungen stand, und es ist auch ein kleinerer Tank erforderlich.
Taip pat, NAPA modelis yra trumpesnis nei MAMUT, todėl galulaukėse yra manevringesnis ir patogesnis valdyti.
Agrio prikabinamų purkštuvų privalumai
DC TOP Super Vario – maksimalus sijos stabilumas
Pažangi automatinė sijos valdymo sistema su ultragarsiniais jutikliais užtikrina tikslų reljefo sekimą ne tik kylant aukštyn, bet ir leidžiantis žemyn, nepriklausomai vienas nuo kito. Sija greitai reaguoja į lauko nelygumus ir išlaiko pastovų aukštį. Tai garantuoja vienodą padengimą ir mažesnius nuostolius.
Žemas svorio centras – išskirtinis stabilumas
Žemas rezervuaro montavimas užtikrina mažesnį bendrą mašinos aukštį ir didesnį stabilumą. Purkštuvas saugiai dirba net sudėtingesnėmis lauko sąlygomis. Tai ypač svarbu važiuojant didesniu greičiu ar nelygiu reljefu.
Pneumatinė purškimo reguliavimo sistema
Paprasta ir patikima konstrukcija su pagrindiniu vožtuvu, atliekančiu ir apsauginę funkciją. Mažesnis žarnų kiekis reiškia paprastesnę priežiūrą ir greitesnį plovimą. Sistema gali būti visiškai ištuštinama be antifrizo naudojimo.
ISOBUS valdymas su pažangiomis funkcijomis
SECTION-Control automatiškai išjungia sekcijas, mažindama persidengimus ir taupydama chemikalus. CURVE-Control užtikrina pastovią normą važiuojant posūkiuose, automatiškai parinkdama tinkamas purkštukų kombinacijas. Kintamos normos funkcija leidžia reguliuoti išpurškimo kiekį pagal žemėlapius ar jutiklių duomenis realiuoju laiku.
Hochwertige und effiziente Arbeit
- 3300 oder 3900 Liter Fassungsvermögen.
- Stabile Arbeitsbalken in Quer- und Längsrichtung reduzieren Spritzungleichmäßigkeiten auf ein Minimum.
- Dank der hervorragenden Balance und der Einzelradaufhängung erfüllen die Gestänge höchste Anforderungen beim Spritzen auch auf unebenen Feldern.
- Durch die klappbaren Enden der Balken können Hindernisse überwunden werden, ohne dass diese überfahren werden müssen.
- Im geräumigen Ablagefach finden alle für die Arbeit benötigten Werkzeuge Platz.
- Sichereres Abfüllen von Pflanzenschutzmitteln in Spritzgeräte mit easyFlow System.
- Alle Sprühgeräte werden auf Bestellung gefertigt.
Važiuoklė / ašys Siurbliai / užpildymas
Vandens sistema / rezervuaras
Sijos / paskirstymas Kompiuteris / elektronika Andere
PE-Behälter Polietileno (PE) rezervuaras su lygiu vidiniu paviršiumi ir moderniu dizainu. Pagal poreikį gali būti komplektuojamas su vidinėmis pertvaromis.
Fiberglastank Stiklo pluošto rezervuare įrengtos vidinės pertvaros, kurios slopina skysčio judėjimą. Vidinė danga užpildo stiklo pluošto poras ir palengvina rezervuaro plovimą.
Stūmoklinis–membraninis purškimo siurblys „Annovi Reverberi“ siurblys, kurio našumas 160–500 l/min, gali ilgą laiką dirbti esant padidintam slėgiui.
Centrifuginis užpildymo siurblys Centrifuginis užpildymo siurblys sutrumpina pagrindinio rezervuaro pildymo laiką ir ženkliai padidina purkštuvo dienos našumą.
Siurbimo filtras su raudonu 32 mesh sieteliu apsaugo purkštuvo siurblį nuo pažeidimų, kuriuos gali sukelti didesnės dalelės ar nešvarumai. Centrinė filtravimo sistema užtikrina vienodą slėgį visuose purkštukuose.
1 ½″ slėgio filtrai tinkami didelio našumo purkštuvams su SELEJET sistema. Įprastoms mašinoms pakanka 1 ¼″ slėgio filtro.
Inžektoriniai maišymo purkštukai leidžia efektyviai išmaišyti nusėdusį tirpalą net ir po ilgesnės darbo pertraukos. Purškimo skysčio cirkuliacija leidžia praplauti slėgines žarnas ir užtikrina, kad cheminis tirpalas iš rezervuaro pasiektų purkštukus dar prieš pradedant purškimą. Adapter für Kanister Adapter für Öko-Mixerdeckel
Paprastas laikiklis su membranine apsauga nuo lašėjimo (1–0) Trigubas laikiklis su membranine apsauga nuo lašėjimo (1–0) Trigubi purkštukų laikikliai MULTIJET, išdėstyti kas 50 cm (1–0) Trigubi arba vienviečiai purkštukų laikikliai SELEJET / MULTIJET, išdėstyti kas 25 cm (1–1) Vienviečiai purkštukų laikikliai SELEJET / MULTIJET, išdėstyti kas 25 cm (1–1) Dvigubas SELEJET purkštukų laikiklis (2–0) Dvigubi arba vienviečiai purkštukų laikikliai SELEJET / MULTIJET, išdėstyti kas 25 cm (2–1) Trigubas SELEJET purkštukų laikiklis (3–0) Keturgubas SELEJET purkštukų laikiklis (4–0) Dvigubas SELEJET purkštukų laikiklis (2–0) / (2–2) Keturgubas purkštukų laikiklis (4–0) / (2–2)
TurboDrop® HiSpeed Dvigubas plokščias purkštukas su asimetriniu purškimo kampu. Leidžia apdoroti augalus iš abiejų pusių net ir važiuojant didesniu greičiu. „Pink“ keraminė šerdis užtikrina ilgą purkštuko tarnavimo laiką. Tinkamas purškimui sudėtingomis vėjo sąlygomis. Naudojimo slėgis 2,5–8 bar, optimalus – 4–8 bar. 02 ir 04 dydžiai priskiriami 90 % dulksnos mažinimo klasei net ir dirbant didesniu greičiu.
TurboDrop® Labai atsparus inžektorinis purkštukas, užtikrinantis minimalų dulksnos susidarymą ir išgaravimą. Tinkamas purškimui vėjuotomis sąlygomis. Darbinis slėgis – 3–10 atm, optimalus – 5–8 atm.
Airmix® Plastikinis inžektorinis purkštukas universaliam naudojimui. Tinkamas purškimui net ir vėjuotomis sąlygomis. Darbinis slėgis – 1–6 atm, optimalus – 2–4 atm. Dėl palankios kainos tai tinkamas pasirinkimas mažesniems ūkiams.
6 angų purkštukas Purkštukas skirtas papildomam tręšimui agresyviomis skystomis trąšomis (DAM 390 ir pan.) iki maksimalios stiebo augimo fazės. Dozavimo angos iš PINK keramikos pasižymi labai dideliu atsparumu dilimui. 6 išpurškimo angos leidžia tręšti dideliais lašais, kurie lengvai nuslysta nuo lapų iki dirvos, todėl augalai nenudeginami. Kiekvieno purkštuko dydžio spalvinis žymėjimas atitinka ISO standartą.
AGRIO purkštuvų važiuoklės pirmiausia išsiskiria žemu svorio centru, kuris leidžia pagrindinį baką montuoti žemiau, sumažinti bendrą purkštuvo aukštį ir taip padidinti jo stabilumą. Kitas šių važiuoklių privalumas – uždaras rėmo profilis. Dėl tokios konstrukcijos AGRIO purkštuvų važiuoklės gali būti komplektuojamos su įvairių tipų važiuoklėmis: fiksuotomis, vairuojamomis arba su pakaba.
Obenanhängung Šio tipo prikabinimas užtikrina didesnę purkštuvo prošvaisą.
Untenanhängung Šio tipo prikabinimas pasižymi didele laikomąja galia ir leidžia agreguoti purkštuvą su iki 8000 l talpos baku bei viena ašimi.
Vilkimo kilpa Ø 40 mm K80 rutulinė jungtis yra ypač naudinga purkštuvui – dėl savo konstrukcinių savybių ji sumažina purškimo sijos svyravimą pirmyn ir atgal. Reguliuojamo pločio (išplečiama) ašis Lenkachse Pneumatinė ašis Pneumatinė vairuojama ašis
Serienausstattung
Optionale Ausstattung
Mėlynas sietelis – 50 mesh
Žalias sietelis – 100 mesh
Purkštukų laikikliai
Dvigubi MULTIJET purkštukų laikikliai, išdėstyti kas 25 cm (2–2)
Dvigubi MULTIJET purkštukų laikikliai, išdėstyti kas 25 cm (2–2)
Purkštukai
Chassis
Didelis pneumatinio purškimo reguliavimo privalumas – paprasta konstrukcija, kurioje pagrindinis reguliavimo vožtuvas atlieka ir apsauginio slėgio vožtuvo funkciją. Tai leidžia sumažinti žarnų kiekį sistemoje. Paprastas žarnų sujungimas yra privalumas plovimo ir purkštuvo išleidimo metu – nereikia naudoti antifrizo. Visa paskirstymo sistema gali būti visiškai ištuštinama.
Apvali maišymo bakelio forma užtikrina geresnį sienelių praplovimą ir kartu su greita jungtimi easyFlow leidžia greitai užpildyti koncentruotais preparatais, iš kanistrų į purkštuvo rezervuarą ir praplauti kanistrus švariu vandeniu be aptarnaujančiojo personalo sąlyčio su chemikalais. Chemikalų pildymas su greita jungtimi easyFlow yra paprastas, greitas ir, svarbiausia – saugus. Norint sumontuoti „easyFlow“ sistemą ant senesnio purkštuvo, turi būti įvykdyti šie techniniai reikalavimai:
Nuoseklus purkštuvų vidaus praplovimas – naujas būdas ženkliai sumažinantis vandens suvartojimą plovimui ir laiko sąnaudas. Šiuo būdu ne tik pagerėja praplovimas, bet ir tinkamai išnaudojami preparatų likučiai. Spülvorgang:
Įprastas išplovimas – laikas 20–25 minutės ir 90 litrų švaraus vandens. Dauerspülung – Zeit 5 Minuten und 40 Liter sauberes Wasser.
Merkmale des Wassersystems
Sichereres Abfüllen von Pflanzenschutzmitteln in Spritzgeräte
Comfort Fill cheminių medžiagų maišymo bakelis
Konsequente Innenspülung
Vergleich der konventionellen Spülung mit der Dreifachspülung und der sequentiellen Spülung
Dazu gehört auch das Auf- und Absteigen vom Traktor und/oder das Überfahren besprühter Pflanzen.
Der gesamte Vorgang kann ausschließlich vom Traktor aus gesteuert werden.
TOUCH800® Atitinka ISOBUS standartą. Visas purkštuvo valdymo funkcijas galima papildomai aprūpinti „TRACK-Leader“ (palydovine navigacija) arba „SECTION-Control“ (automatiniu sekcijų išjungimu pagal GPS). 8 colių ekranas su talpiniu jutikliniu paviršiumi užtikrina patogų ir intuityvų valdymą.
LC:ONE Modernus ISOBUS terminalas su 10,1“ IPS ekranu. Pritaikytas tiksliosios žemdirbystės sprendimams. Palaiko tiek vertikalų, tiek horizontalų ekrano režimą su konfigūruojamais mini langais. Moderni ir intuityvi 3D žemėlapių bei technikos vizualizacija. Galima nuotolinė serviso pagalba (reikalingas „Wi-Fi“ ryšys arba mobilusis prieigos taškas). IPS ekranas užtikrina puikų matomumą iš bet kurio žiūrėjimo kampo. Palaiko paprastą arba išplėstinį laukų duomenų registravimą (ISOXML ir Shapefile importas / eksportas).
„Stop-spray“ su ISOBUS – ekonomiškai patrauklus navigacijos ir purškimo valdymo sistemos sprendimas su GPS valdomu automatiniu sekcijų išjungimu.
Sektionsverwaltung Automatinė sekcijų kontrolės sistema ISOBUS suderinamoms mašinoms, veikianti kartu su terminalu, navigacijos sistema ir GPS signalu. Navigacija „Navigator“ programinė įranga terminalams, leidžia dirbti lygiagrečiomis, identiškomis, išlygintomis ir kontūrinėmis važiavimo linijomis, naudojant D-GPS imtuvą.
Sekcijinis kintamos normos valdymas Leidžia vienu metu perduoti kelias nustatytas normas. Naudojant tiksliosios žemdirbystės žemėlapius (preskripcinius žemėlapius), norma gali būti reguliuojama kiekvienai sekcijai atskirai. Ši funkcija taip pat gali būti naudojama realiuoju laiku, taikant internetinį metodą su N-jutikliu.
„MULTI-Rate“ funkcija leidžia per „Task Controller“ vienu metu perduoti kelias nustatytas normas. Naudojant tiksliosios žemdirbystės preskripcinius žemėlapius, norma gali būti reguliuojama kiekvienai sekcijai atskirai. Iki šiol tai buvo įmanoma tik per visą purškimo sijos plotį. Ši funkcija taip pat gali būti naudojama realiuoju laiku, taikant internetinį metodą su N jutikliais.
CURVE-Control – dar viena „Müller-Elektronik“ kompiuterių (ISOBUS SPRAYER-Controller) funkcija. Ji užtikrina pastovią išpurškimo normą per visą darbinį plotį važiuojant posūkiuose su purkštuvu. Tai pasiekiama kiekvienoje sekcijoje automatiškai perjungiant skirtingas purkštukų kombinacijas. Purkštuvas turi būti komplektuojamas su daugiafunkciais, perjungiamais purkštukų laikikliais ir turėti VARIO-SELECT licenciją. Per GPS imtuvą „Müller-Elektronik“ terminalas perduoda tikslią sijos padėtį į purkštuvo valdymo kompiuterį. Kompiuteris, naudodamas giroskopą, nustato važiavimo greitį ir posūkio spindulį bei apskaičiuoja reikalingą normą kiekvienai sekcijai. Sistema automatiškai nustato kiekvienos sekcijos normą, parinkdama atitinkamą purkštukų kombinaciją.
Kintamos normos pesticidų ir trąšų naudojimo sistema, paremta augalų būklės stebėsena naudojant augimo sąlygų jutiklius. Ši sistema skirta kintamai skystų trąšų ir augalų apsaugos produktų normai taikyti tiksliosios žemdirbystės ūkiuose. Augalų būklė vertinama remiantis spektrinių jutiklių sistema, kuri leidžia lanksčiau reaguoti į augalų mitybos poreikius ir nustatyti konkrečioms lauko vietoms būdingus skirtumus. Internetu (realiuoju laiku) atliekami jutiklių matavimai gali būti papildyti žemėlapio perdengimo (map-overlay) režimu, kuris koreguoja purškimo intensyvumą pagal derlingumo potencialo zonas. Toks realaus laiko matavimų ir derlingumo potencialo žemėlapio derinys leidžia efektyviau naudoti įvestis – didesnė norma silpnesniame pasėlyje taikoma tik tada, kai konkrečioje vietoje tikimasi aukšto derliaus. Derlingumo potencialo žemėlapis sudaromas remiantis palydovinių vaizdų laiko seka ir saugomas serveryje. Inovatyvus sprendimas – derlingumo potencialo žemėlapio koregavimas pagal esamas oro sąlygas, remiantis vietiniais meteorologiniais matavimais. Vietinių jutiklių tinklą sudaro laukuose įrengti matavimo mazgai, fiksuojantys mikroklimato skirtumus pasėlyje stebimoje teritorijoje. Renkami duomenys: oro temperatūra ir drėgmė, lapų drėgnumas, oro slėgis, dirvožemio drėgmė ir temperatūra ir kt.
Galimybė nuotoliniu būdu valdyti purkštuvo funkcijas iš traktoriaus kabinos arba naudojant išorinį valdymo pultą.
Kiekvienas vožtuvas valdomas pneumatiniais cilindrais. Ši valdymo sistema yra labai patikima, o sugedus pneumatiniam cilindrui vožtuvą galima lengvai perjungti rankiniu būdu. „Topline“ komplektacija yra būtina automatinei TANK-Control III sistemos plovimo programai. Net ir be TANK-Control III sistemos visas funkcijas galima perjungti rankiniu būdu iš kabinos, o purkštuvą išplauti etapais, tačiau svarbu nepraleisti nė vieno žingsnio. TANK-Control III sistema leidžia visiškai ir automatiškai išplauti purkštuvą be poreikio atskirai aktyvuoti kiekvieną tarpinį veiksmą.
Rezervuaro pildymo ir purkštuvo plovimo sistema. Funkcijas galima valdyti išoriniame valdymo pulte arba per terminalą traktoriaus kabinoje.
Funkcijos 1 programa – sijos plovimas
Signalo imtuvas D-GPS AG 200 vieno kanalo L1 imtuvas (GPS) Signalo imtuvas D-GPS NAV 900 daugiakanalis imtuvas L1, L2, L5 (GPS)
Signalo imtuvas D-GPS LC:X1 daugiakanalis imtuvas L1, L2, L5 (GPS)
Terminalai
Stop-spray ISOBUS
Programinė įranga
MULTI-Rate
Pastovi norma važiuojant posūkiuose
Kintamos normos aplikacija
Topline
TANK-Control III
2 programa – visos mašinos plovimas
Imtuvai
GLONASS, Galileo, BeiDou, QZSS
(tikslumas: +/- 15–20 cm)
GLONASS, Galileo, BeiDou, QZSS
(tikslumas ±15–20 cm)
GLONASS, Galileo, BeiDou, QZSS
(tikslumas ±15–20 cm)
AGRIO purkštuvų sijos pasižymi dideliu patikimumu ir, svarbiausia, tiksliu bei tolygiu judėjimu, kuris daro itin teigiamą įtaką purškimo kokybei. Naudojant moderniąją DC-TOP technologiją, kai sija dėl ultragarsinių jutiklių greitai reaguoja į reljefo pokyčius, pasiekiama aukščiausia purškimo kokybė. AGRIO purkštuvų sijos gali būti įvairių darbinių pločių – nuo 12 m iki 36 m. Dėl pažangios amortizatorių, silentblokų ir spyruoklių sistemos užtikrinamas maksimalus pakabos efektyvumas. Siekiant dar didesnio efektyvumo, sija gali būti papildomai komplektuojama įvairiomis funkcijomis, pavyzdžiui, galinių sekcijų užlenkimu ar centrinės sijos dalies pakėlimu.
Elektrinis sijos pakreipimas Hidraulinis sijos pakreipimas Sistema be sijos pakreipimo Alyva užpildyti amortizatoriai slopina sijos svyravimus tiek aukštyn, tiek žemyn. Stabilizatoriai (silentblokai) mažina sijos svyravimą pirmyn ir atgal Stabilizatoriai mažina sijos svyravimą pirmyn ir atgal (didesnėms sijoms – su plokščiosiomis spyruoklėmis). Azoto akumuliatorius sijos pakėlimo sistemoje užtikrina efektyvesnį pakabos darbą ir geresnį svyravimų slopinimą. Vertikalus sijos amortizavimas užtikrinamas spiralinės spyruoklės pagalba. Spiralinės spyruoklės detalė.
Das DC Top Super Vario-System sorgt für eine perfekte Anpassung an die Feldoberfläche – es ermöglicht den Gestängeflügeln, der Oberfläche nicht nur beim Heben, sondern auch beim Senken unabhängig voneinander zu folgen. Dies gewährleistet präziseres Spritzen in schwierigem Gelände.
DC-TOP 2 DC-TOP 4 DC-TOP 6 DC-TOP Super VARIO
Rankiniu būdu valdomas galinių sekcijų užlenkimas
Hidrauliniu būdu valdomas galinių sekcijų užlenkimas
Hidrauliniu būdu valdoma sijos sulankstymo atgal sistema
Hidraulinio atgalinio sijos sulankstymo sistemos detalė
Balken
DC Top Super Kupfersystem
LED-Strahlbeleuchtung
Sijos pakėlimas
Sijos galų užlenkimas
Sijos sekcijų sulankstymas atgal transportavimo padėčiai
E – bendrasis purkštuvo plotis *Svoris gali skirtis priklausomai nuo komplektacijos Fiberglastank/PE-Tank

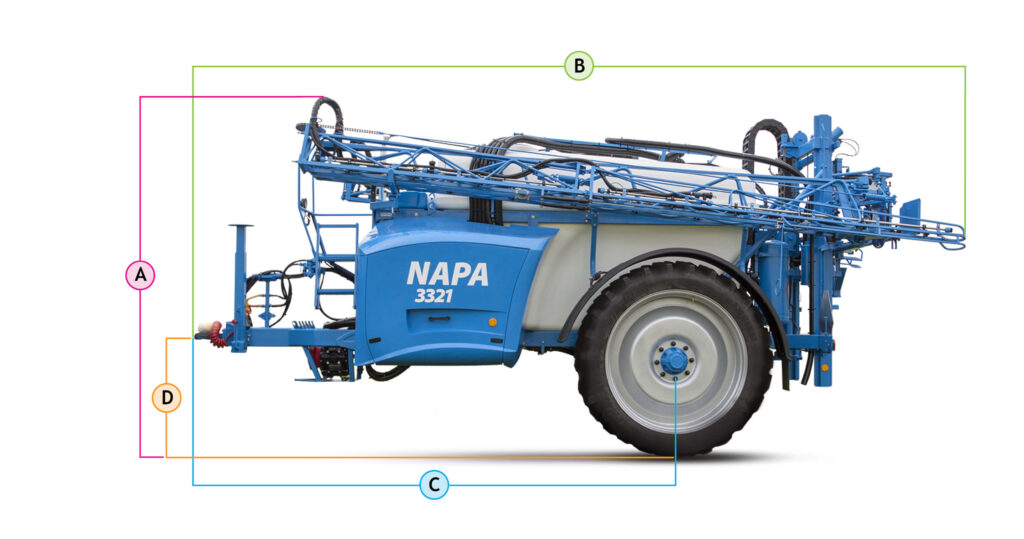

Matmenys (mm)
*Matmenys gali skirtis priklausomai nuo komplektacijos
A B C D E
NAPA b.18 (15–18 m) 2900–3400 6100–6700 4100 400–1200 2450–2800
NAPA b.21 (20–21 m) 2900–3400 6100–6700 4100 400–1200 2450–2800
NAPA b.28 (20–28 m) 2900–3400 6250–7200 4100 400–1200 2600–2800
NAPA b.30z (24–30 m) 3900–4000 7000–7700 4100 400–1200 2600–2800
NAPA b.30 (24–30 m) 3900–4000 7000–7700 4100 400–1200 2600–2800
Gewicht (kg)
Tuščias, kg Maks. apkrova ašiai, kg
NAPA 3300 l (18–21) 2500–3850 5800–6500
NAPA 3300 l (28–30) 2900–4300 6150–6700
NAPA 3900 l (18–21) 2500–3850 6300–6900
NAPA 3900 l (28–30) 2900–4300 6700–7300
Balken und Tank
Breite, m Kapazität, l
15–30 3300
15–30 3900
