Ruloniniai presai G-1 F125

Ypatingai tvirtos konstrukcijos ritinių presas su fiksuota kamera

W celu konsultacji lub otrzymania oferty kupna prosimy o kontakt z następującymi osobami:

G-1 F125 – tai profesionalus presas, užtikrinantis maksimalų našumą

Fiksuotos kameros presas yra ypač tvirtas ir sukurtas darbui visomis sąlygomis. Nesvarbu, ar presuojate šienainį, šieną ar šiaudus, sausas ar drėgnas medžiagas – šis ritinių presas yra visiškai pritaikytas bet kokiam naudojimui.

Wysoka jakość i wydajność pracy

30 dwustronnych, łatwych do wymiany ostrzy.
Niezwykle precyzyjne cięcie paszy do 35 mm.
Łatwa kontrola ISOBUS.
Podbieracz o szerokości 2,20 m, koła jezdne z oponami pneumatycznymi.
Bardzo duży wirnik o średnicy 570 mm z rzędami spawanych zębów HARDOX dokładnie tnie i transportuje plon do komory prasowania.
Wirnik zamontowany w prasie G-1 F125 obraca się ku górze. Ruch ten kieruje materiał z wirnika przez zespół tnący do komory prasowania.
Automatyczna kontrola przepływu.
Komora prasowania o wymiarach 1,20 m x 1,25 m z 18 solidnymi bębnami formującymi.
Bardzo łatwa wymiana ostrzy dwustronnych.

GOWEIL G-1 F125 išskirtinumai

Aukščiausia pašaro kokybė

30 dvipusių peilių, kurių pjovimo ilgis siekia iki 35 mm, kartu su maksimaliu pašaro suspaudimu, leidžia suformuoti aukštos kokybės siloso ritinius.

Tobulas medžiagos srautas

Puikus prisitaikymas prie žemės paviršiaus ir didelis srauto pralaidumas. Automatinė srauto valdymo sistema užtikrina, kad rinktuvas ir rotorius neužsikimštų, todėl darbas vyksta tolygiai ir be pertraukų.

Plėvelės ir tinklo rišimas

Pageidaujant, apvalių ritinių presas gali būti komplektuojamas su plėvelės rišimo sistema, taip pat su dviguba rišimo sistema, skirta tiek tinklui, tiek plėvelei.

Kalnuotoms vietovėms

Varančioji ašis užtikrina maksimalų saugumą ir aukščiausio lygio komfortą bet kokioje šlaito padėtyje – tiek važiuojant į įkalnę, tiek nuokalnėje.

Kolektor

Tvirtai supresuoto ritinio kokybė prasideda nuo švaraus pašaro surinkimo rinktuvu. Švytuoklinė pakaba leidžia šešių eilučių švytuokliniam rinktuvui užtikrinti maksimalų padavimo našumą I puikų prisitaikymą prie žemės paviršiaus. Tokiu būdu įrenginys gali be vargo surinkti net didžiausias pradalges.

Švytuoklinis rinktuvas

Centrinėje padėtyje įrengta švytuoklinė pakaba suteikia 150 mm svyravimo amplitudę. Tai užtikrina puikų prisitaikymą prie žemės paviršiaus ir leidžia lengvai kompensuoti bet kokius nelygumus. Kadangi konstrukcijoje nėra kreipiančiojo disko, švytuoklinis rinktuvas pasižymi 2,20 m darbinio pločio (pagal DIN standartą) grėbimo juosta ir dideliu sraigtiniu padavimu šonuose, kuris užtikrina optimalų medžiagos tekėjimą į rotorių. Šešiomis eilėmis išdėstyti pirštai, kurių tarpai – 51 mm, leidžia rinktuvui užtikrinti puikų surinkimo našumą, net kai dirbama su itin plačiomis pradalėmis.

Plastikiniai skyrikliai

Dar viena išskirtinė savybė – plastikiniai skyrikliai. Jie yra ypač atsparūs apkrovoms ir nelinksta net susidūrę su pašaliniais objektais. Efektyviai atskirdami medžiagą nuo pirštų, skyrikliai taip pat pagerina pašaro tekėjimą per rinktuvą.

Prispaudžiamasis volas su padavimo šukomis

Prispaudžiamojo volo ir padavimo šukų sistema užtikrina tolygų pašaro tekėjimą, net kai dirbama su nelygiomis pradalgėmis, ir leidžia vienodai bei nuosekliai užpildyti presavimo kamerą.

Lengvai riedantys atraminiai ratai

Pneumatinėmis padangomis aprūpinti atraminiai ratai veikia idealiai derėdami su švytuokliniu rinktuvu ir pasižymi itin tolygiu riedėjimu. Rato aukštis reguliuojamas greitai ir paprastai – perforuotos kreipiančiosios leidžia tai atlikti be jokių įrankių. Pagal pageidavimą galima pasirinkti ir pasukamus atraminius ratus.

Padavimo sistema

Trumpai ir tiksliai supjaustytas pašaras yra aukštos kokybės ir didelės energinės vertės siloso gamybos pagrindas. GÖWEIL preso konstrukcijoje pašaras teka specialiu kanalu – per rotorių. Ši padavimo sistema užtikrina optimalų pašaro paėmimą ir padavimą bet kokiomis derliaus nuėmimo sąlygomis.

Vienas rotorius visoms derliaus sąlygoms

Padavimo sistemos centre įrengtas šešių žvaigždžių rotorius pasižymi itin didele įtraukimo galia. Dėl 570 mm skersmens ir suvirintų HARDOX pirštų eilučių, rotorius švariai pjauna pradalges ir patikimai tiekia pašarą į presavimo kamerą, nepriklausomai nuo to, ar pašaras yra stambus ir sausas, ar smulkesnis ir dar drėgnas.

Prieš rotorių sumontuotas mechaniniu būdu varomas padavimo volas, kuris itin efektyviai suspaudžia medžiagą prieš patenkant jai į kamerą ir taip žymiai padidinda našumą. Naujai suprojektuotas starterio volas, įrengtas presavimo kameroje, užtikrina optimalų ritinio sukimąsi ir patikimą presavimo proceso pradžią.

Tobulas medžiagos srautas

G-1 F125 modelyje rotorius sukasi aukštyn nukreipta kryptimi. Toks judėjimas nukreipia pašarą iš rotoriaus per pjaustymo sistemą į presavimo kamerą, užtikrindamas tolygų ir nenutrūkstamą medžiagos tekėjimą.

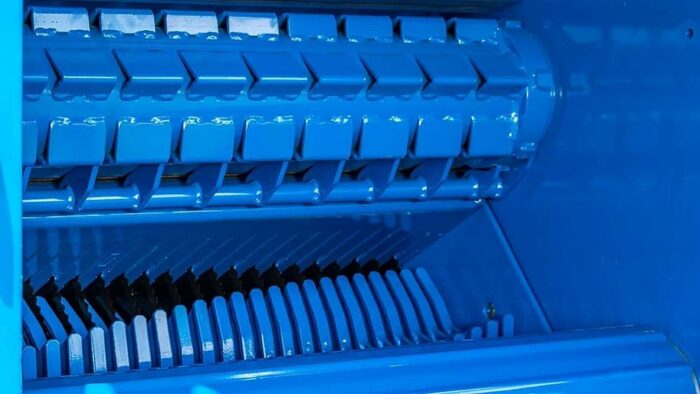

Atverčiamas dugnas ir pjaustymo sistema

Kadangi pjaustymo sistema įrengta virš rotoriaus, peilius pakeisti labai paprasta – tai atliekama be jokių įrankių. Pjaustymo sistema turi 30 noży dwustronnych, leidžiančių pasiekti 35 mm pjaustymo ilgį. Mažas atstumas tarp rotoriaus pirštų ir peilių užtikrina, kad pašaras būtų supjaustytas itin tiksliai ir švariai.

Keičiamoji peilių juosta leidžia operatoriui vežtis 30 atsarginių peilių arba keisti aktyvių peilių skaičių pagal poreikį. Hidraulinė apsaugos sistema saugo peilius nuo pašalinių objektų ir, suveikusi, automatiškai grąžina juos į darbinę padėtį.

Automatinis srauto valdymas (AVS)

ASV sistema stebi visą medžiagos srautą ir visiškai automatiškai įsikiša, kai tik aptinkamas sutrikimas padavimo kanale. Tai užtikrina, kad rotoriaus ar rinktuvo užsikimšimai būtų pašalinami greitai ir be papildomų pastangų.

Rotoriaus atkimšimas

Kai padavimo kanalas tampa per siauras tiekiamam pašaro kiekiui, rotoriaus apsaugos nuo perkrovos sistema suveikia automatiškai. Viršutinis hidraulinis dugnas pakeliamas į viršų, o peiliai pasislenka atgal. Kai rotorius vėl paleidžiamas, perteklinis pašaras be kliūčių nukreipiamas į presavimo kamerą. Vėliau atverčiamas dugnas ir peiliai sugrįžta į pradinę padėtį, todėl pašaro paėmimas gali tęstis be jokių trukdžių.

Rinktuvо atkimšimas

Jei rinktuve susikaupia per daug pašaro, suveikia apsauga nuo perkrovos.
Įprastai mechaniniu būdu varomas padavimo volas tuomet trumpam perjungiamas į hidraulinį valdymą, kad galėtų toliau tiekti medžiagą. Tuo pačiu metu atverčiamas dugnas pasislenka aukštyn, leisdamas pašarui tiesiogiai patekti į presavimo kamerą.

Komora belowania

Mašinos šerdyje yra presavimo kamera, kurios matmenys – 1,20 m x 1,25 m, o viduje įrengta 18 tvirtų formavimo volelių. Plieniniai voleliai, kurių sienelės storis 4 mm, yra sustiprinti iš vidaus, o jų briaunuotas paviršiaus profilis užtikrina maksimalų presavimo tankį ir patikimą ritinio sukimąsi.

Presavimo kamera ir komponentai

Du varantieji voleliai su 65 mm skersmens velenais ir papildomi 60 mm skersmens velenai sukasi ant dvieilių švytuoklinių ritininių guolių, kurie užtikrina išskirtinį stabilumą ir ypač ilgą tarnavimo laiką. Specialiai suprojektuotas labirintinis sandariklis neleidžia dulkėms ir nešvarumams patekti į guolius.

Starterio ir valymo volai

Tiesiai už rotoriaus sumontuotas starterio volas dėl savo specialaus profilio užtikrina optimalų ritinio sukimąsi ir patikimą presavimo pradžią, nepriklausomai nuo to, ar presuojamas šienainis, šienas ar šiaudai. Valymo volas surenka ir grąžina nukritusią medžiagą atgal į presavimo kamerą, taip apsaugodamas mašiną nuo nešvarumų kaupimosi.

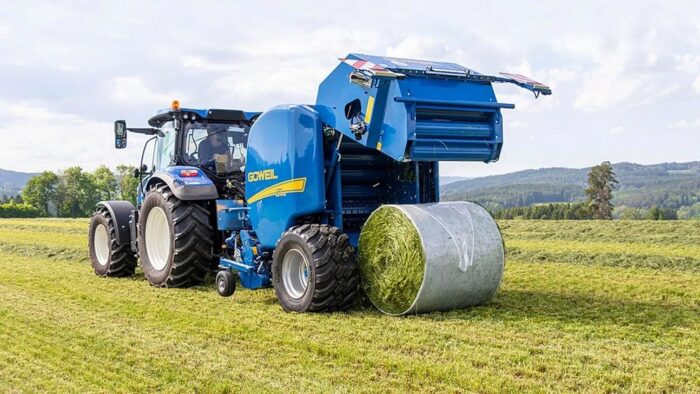

Galinė kamera (dangtis)

Galinė preso kamera atsidaro ir užsidaro naudodama du hidraulinius cilindrus.
Priklausomai nuo pasirinktos programos nustatymo, šis procesas gali būti atliekamas automatiškai arba rankiniu būdu.

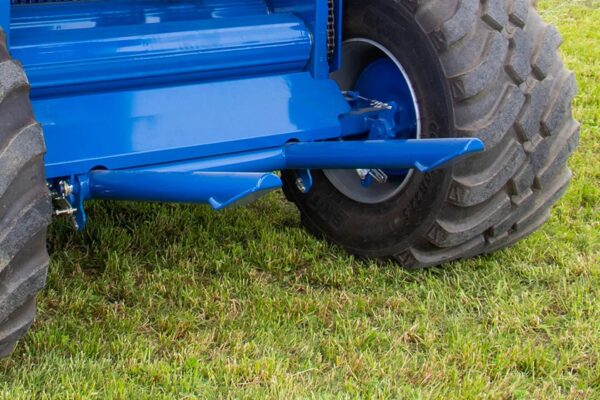

Ritinių rampa

Papildomai pasirenkama ritinių rampa leidžia padėti ritinį už galinio dangčio pasisukimo zonos. Dėl to nereikia iš naujo nustatyti mašinos padėties.

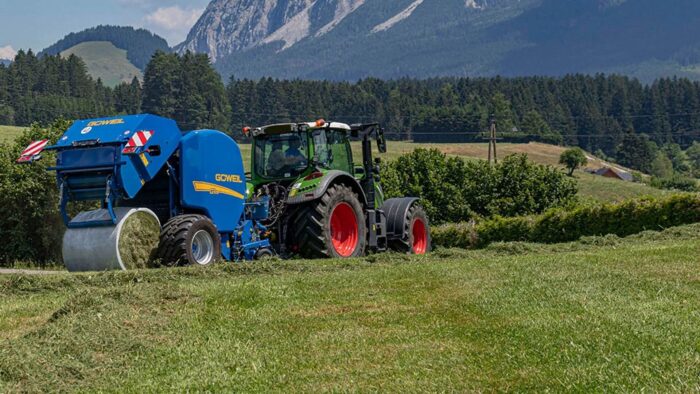

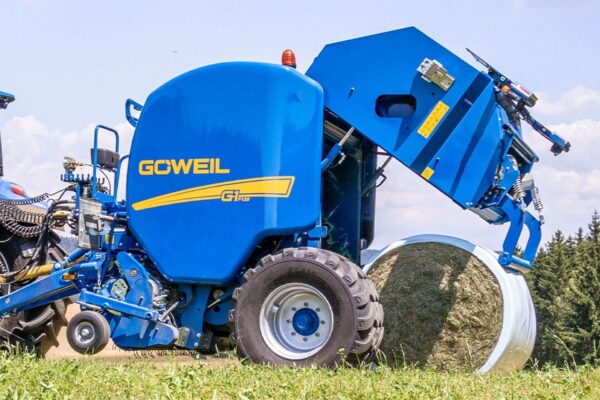

Ritinio gaudyklė

Patentuota ritinio gaudyklė leidžia visiškai automatiškai sulaikyti ritinį, taip neleidžiant jam nuriedėti, kai jis nuleidžiamas šlaituose. Naudojant šią sistemą nereikia rankiniu būdu stabdyti ritinio galiniu dangčiu, kai jis išrieda iš presavimo kameros, todėl darbas tampa saugesnis ir patogesnis.

Siloso priedų dozavimo įrenginys

Dozavimo sistema naudoja du purškimo antgalius, per kuriuos į silosą dozuojamos pieno rūgšties bakterijos, taip dar labiau pagerinant pašaro kokybę.
Sistema gali būti kalibruojama pagal skirtingo klampumo rūgštis. Operatorius peržiūros stikleliu ir ekranu gali kontroliuoti tiekiamo priedo kiekį.

Komplektaciją sudaro:

100 l talpa
Dviejų taškų išleidimo sistema (visiškam ištuštinimui) LSP junior NK (atspari rūgštims)
Siurblys su filtru
Elektroninis srauto matuoklis Dosistar VD 390
Du purkštukai (0.1) iš nerūdijančio plieno

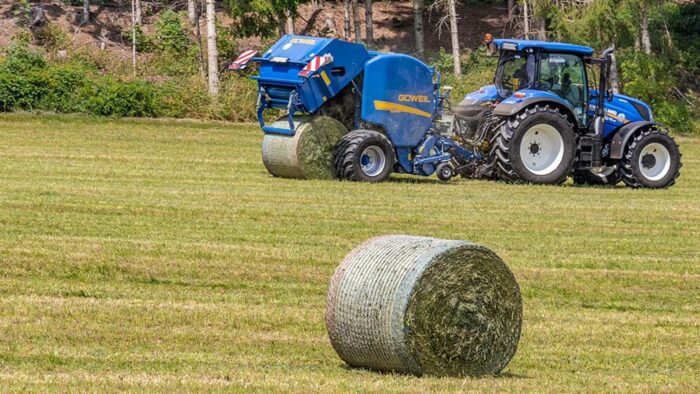

Plėvelės ir tinklo rišimas

Presas standartinėje komplektacijoje turi plėvelės ir tinklo rišimo sistemą. Papildomai gali būti sumontuota dviguba rišimo sistema, skirta tiek plėvelei, tiek tinklui.

Plėvelės rišimo sistema

Naudojant plačią plėvelę, gaunami esminiai pranašumai, kurie pagerina siloso kokybę:

Plati plėvelė suformuoja tankesnius ritinius, kurie yra geriau apsaugoti plėvelės sluoksniais. Ji taip pat sudaro papildomą barjerą, neleidžiantį deguoniui patekti į vidų.
Ritinius lengviau atidaryti ir perdirbti, nes rišimo ir vyniojimo plėvelės gali būti šalinamos kartu.

Operatorius gali naudoti standartines plačias plėveles arba tinklus iki 1,50 m pločio. Rišimo procesas gali būti pradedamas automatiškai arba rankiniu būdu. Hidrauliškai reguliuojamas stabdžio volas užtikrina, kad ritinys būtų tvirtai apvyniotas tiek tinklo, tiek plėvelės rišimo metu. Stabdžio slėgiai ir sluoksnių skaičius nustatomi tiesiogiai per valdymo pultą.

Dvigubas rišimas perpus trumpesniu laiku

Įdiegus pirmąją pasaulyje dvigubo rišimo sistemą, G-1 modelis žengia naują žingsnį apvalių ritinių presų technologijoje. Ši pasirenkama rišimo sistema leidžia vienu metu apvynioti ritinį dviem tinklais arba dviem plačiomis plėvelėmis. Rezultatas – rišimo laikas sutrumpėja perpus, taip pat dvigubai sumažėja laikas, reikalingas tinklo ar plėvelės keitimui. Toks sprendimas ženkliai sumažina operatoriaus darbo krūvį, o sutaupytas laikas ypač vertinamas intensyviausiu derliaus metu.

Jei tą pačią dieną operatoriui reikia presuoti šienainio, šieno ar šiaudų ritinius, mašina leidžia dvigubą plėvelės rišimo sistemą naudoti kaip viengubą. Tokiu atveju vienas rišimo įrenginys įkeliamas tinklo ritiniu, o kitas – plėvelės ritiniu. Operatorius per valdymo terminalą paprastai nustato, kurį įrenginį naudoti tinklo rišimui, o kurį – plėvelės rišimui. Plėvelės ar tinklo keitimas atliekamas be jokių prastovų.

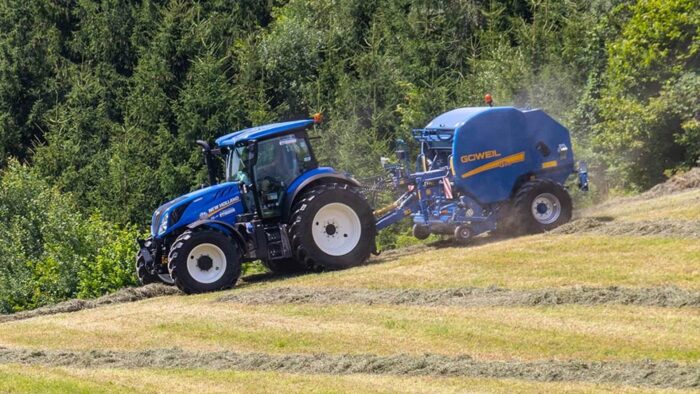

Varančioji ašis

Kaip papildoma įranga, varančioji ašis suteikia didelį pranašumą, ypač dirbant stačiuose šlaituose. Ji užtikrina galingą, bet dirvožemį tausojantį pastūmimą į įkalnę ir padeda stabdymo metu važiuojant nuokalnėn. Tai leidžia operatoriui visiškai susitelkti į darbą.

Į jungiamąją svirtį (vilkties rėmą) integruota jutiklių sistema visiškai autonomiškai valdo važiavimo, laisvos eigos ir stabdymo režimus. Operatorius gali pasikliauti, kad sistema užtikrins maksimalią trauką kartu su dirvožemio apsauga, todėl jis gali visiškai susitelkti į darbo procesą. Aiškiai išdėstytame ekrane nuolat pateikiama visa svarbiausia informacija apie darbo parametrus.

Pavara hidrauliškai varoma dviem radialiniais stūmokliniais / ratų stebulių varikliais. Pavaros kryptis (pirmyn arba atgal) keičiama automatiškai pagal signalą iš traktoriaus. Varančiosios jėgos pasiskirstymas pirmame ir antrame pavaros režimuose valdomas per terminalą.

Kai mašina važiuoja į įkalnę – tiek pirmyn, tiek atbuline eiga – pavara automatiškai persijungia iš važiavimo režimo į hidrostatinio stabdymo režimą.
Kad ratai neužsiblokuotų, abiejų varančiųjų ratų greitis nuolat stebimas ir automatiškai reguliuojamas, todėl važiuojant į įkalnę ratai visada išlieka judantys (ABS funkcija).

Važiuojant keliu, radialiniai stūmokliniai varikliai automatiškai atjungiami mechaniškai ir sukasi laisvai, be mechaninio pasipriešinimo.

Bieg

GÖWEIL padalytos pavaros koncepcija užtikrina, kad Automatinis srauto valdymas (ASV) veiktų sklandžiai ir garantuotų itin didelį našumą.

Per darbinio veleno (PTO) pavarą į pagrindinę pavarų dėžę perduodama galia tolygiai paskirstoma tarp rotoriaus, rinktuvo ir presavimo kameros pavaros grandinių, kurios kiekviena yra atskirai apsaugota dviem kumštelinėmis sankabomis. Šių sankabų veikimą stebi ISOBUS programinė valdymo sistema.

Kai rotoriaus kumštelinė sankaba suveikia dėl per didelio pašaro kiekio padavimo kanale, hidraulinis atverčiamas dugnas automatiškai atsidaro.
Kai rotorius vėl paleidžiamas, perteklinis pašaras be kliūčių nukreipiamas į presavimo kamerą, o dugnas automatiškai užsidaro, leidžiant presavimo procesui tęstis be pertraukų.

Kai presavimo kameros kumštelinė sankaba suveikia, galinis dangtis automatiškai prasiveria keliais centimetrais, leidžiant ritiniui pradėti formuotis ir būti surištam be trikdžių.

Maksimalus našumas dėl ypač tvirtų grandinių

Aukštos kokybės komponentai yra būtina sąlyga, kad pavaros sistema veiktų sklandžiai ir patikimai. Naujausios kartos mašinose naudojamos padidinto dydžio grandinės, skirtos pagrindinei pavarai, taip pat rinktuvo ir rotoriaus pavarai – tai dar labiau padidina visos sistemos našumą. Toks sprendimas ženkliai prailgina mašinos tarnavimo laiką ir sumažina eksploatacines išlaidas iki minimumo.

Tvirtos ritininių guolių konstrukcijos

Visi preso voleliai sumontuoti ant patvarių, dvieilių švytuoklinių ritininių guolių, kurių skersmuo – 60 mm. Be to, du varantieji voleliai aprūpinti dar didesniais– 65 mm guoliais, užtikrinančiais ypatingą tvirtumą ir ilgaamžiškumą.

Sterowanie ISOBUS

GÖWEIL šios kartos presus pateikia su ISOBUS sistema kaip standartine įranga. Valdymo sąsaja yra aiškiai išdėstyta ir lengvai valdoma, o spalvotas ekranas pateikia daugiau informacijos vienu metu. Be to, kamerų sistema suteikia operatoriui puikų matomumą darbo eigos ir mašinos veikimo metu.

Papildomai galima pasirinkti ISOBUS terminalą G7 (7,0″) – su 10 valdymo mygtukų ir kodavimo ratuku. Šios mašinos, žinoma, yra suderinamos su visais kitais ISOBUS palaikančiais terminalais. Traktoriams, neturintiems ISOBUS sistemos, galima įsigyti papildomą ISOBUS maitinimo laidų komplektą.

ISOBUS sistema visiškai automatiškai stebi ir valdo visą darbo procesą.
Aiškiai struktūruotas ekranas nuolat pateikia operatoriui visą informaciją apie atliekamus darbo etapus. Taip pat galima rankiniu būdu per terminalą greitai ir patogiai valdyti pagrindinius darbo žingsnius.

Konserwacja

Standartinėje komplektacijoje įrengta automatinė centrinio tepimo sistema užtikrina paprastą techninę priežiūrą ir itin ilgą mašinos tarnavimo laiką.

Pilnai automatinė tepalo tiekimo sistema užtikrina nuolatinį visų rotoriaus ir volelių guolių tepimą.
Alyvos tiekimo sistema pastoviai tepa visas grandines – presavimo kameros, rotoriaus ir rinktuvo pavarose.
Specialūs teptukai tolygiai paskirsto alyvą per visą grandinių ilgį.
Didelės talpos tepalo ir alyvos bakeliai užtikrina ilgus techninės priežiūros intervalus.

Hidraulinė sistema

„Load Sensing“ (gali būti naudojama ir su traktoriais be „Load Sensing“ siurblio)
