Navíječe rolí G50

Řada obratných profesionálních navíječů s 1–2 navíjecími rameny

Chcete-li získat nabídku k nákupu, vyplňte poptávku nebo se obraťte na následující kontakty:

Navíječky rolí řady G50 vyznačuje se kompaktní a obratnou konstrukcí, která zajišťuje pohodlnou a efektivní práci

Vzhledem k tomu, že pracovní poloha je posunuta na pravou stranu, jsou role nakládány zepředu a vykládány vzadu – ve stejném směru, jakým se lis pohybuje. Toto řešení umožňuje plynulejší a efektivnější práci.

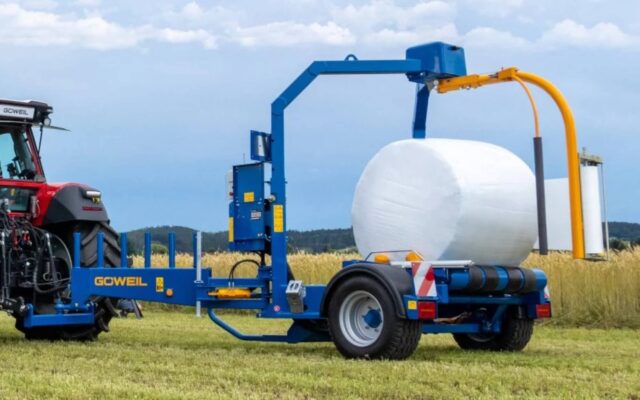

Přívěsný navíječ s zařízením pro uchopení rolí – vynikající základní model pro profesionální použití. G5010 Vyznačuje se kompaktní a obratnou konstrukcí, díky čemuž jej lze snadno táhnout i traktory s nižším výkonem.

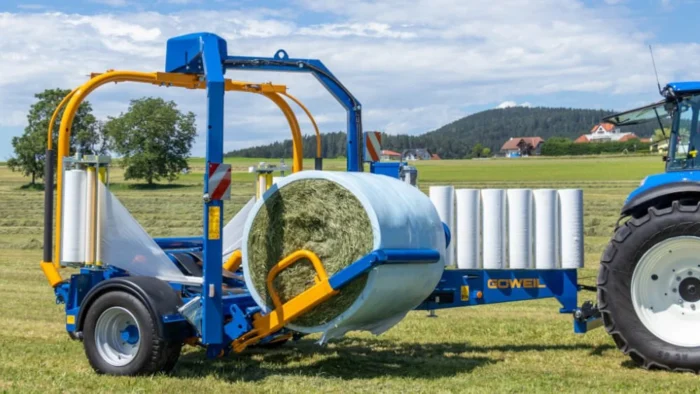

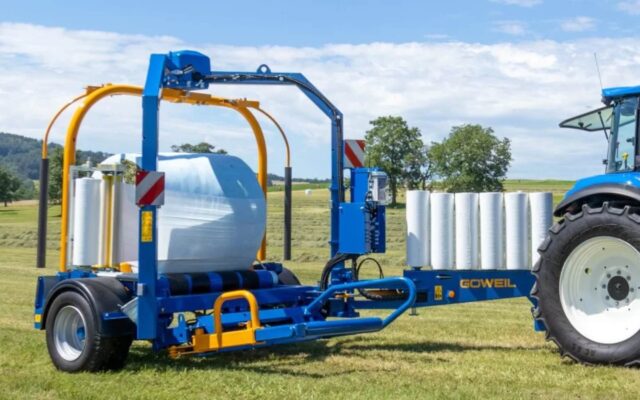

G5012 Přívěsný navíječ rolí se dodává v kompletní sestavě s dvojitá navíjecí rukojeť a zařízení pro odebírání rolí. Díky dvojité navíjecí páce lze roli navinout za poloviční dobu, což zejména při dlouhých pracovních dnech šetří čas a snižuje náklady na práci.

G5012 musí Programový řídicí systém STANDARD, která zajišťuje pohodlné a jednoduché ovládání navíječe.

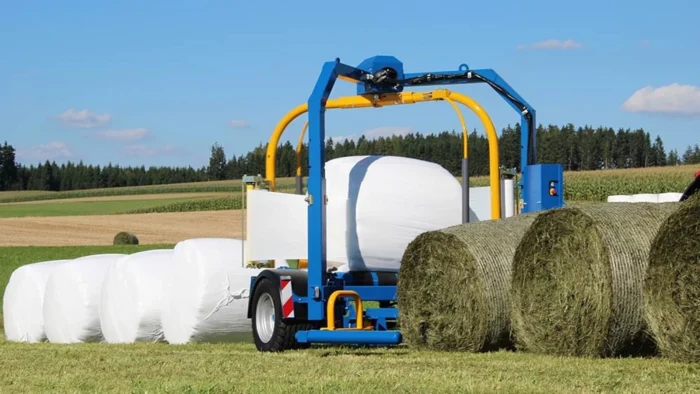

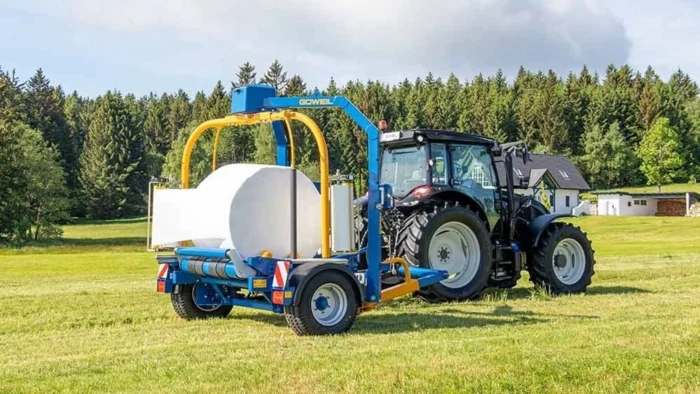

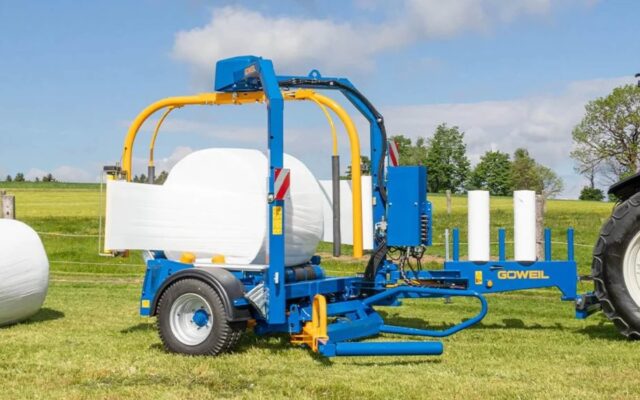

G5020 přívěsný navíječ rolí s dvojitá navíjecí rukojeť a zařízení pro odebírání rolí je skvělou volbou pro profesionály, kteří pracují na různých místech.

Kompaktní a obratná konstrukce umožňuje snadnou přepravu a rychlé zahájení práce na novém místě. G5020 standardně dodáván s plně automatický řídicí systém ISOBUS, která zajišťuje maximální pracovní výkon a pohodlné ovládání. Díky těmto vlastnostem G5020 je skvělou volbou pro poskytovatele služeb a intenzivně hospodařící zemědělské podniky.

Výjimečné vlastnosti modelu GOWEIL G50

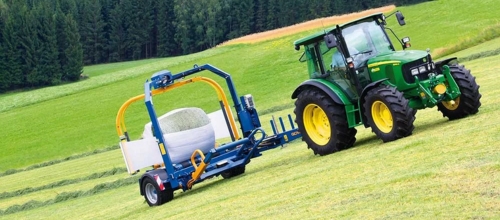

Vytvořeno pro profesionální práci

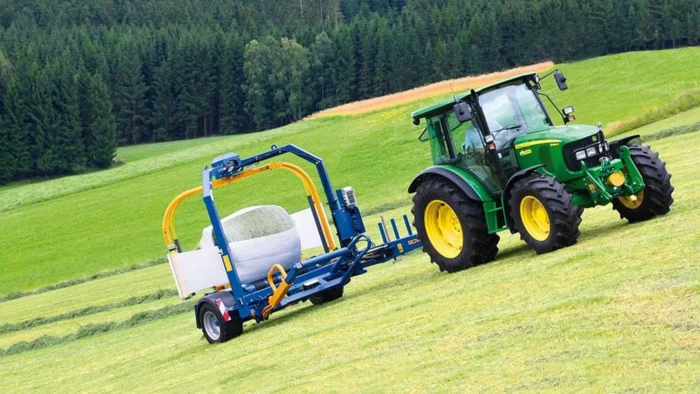

Díky posunuté ose, nízkému těžišti a kompaktní konstrukci se balicí stroje řady G50 vyznačují vynikající manévrovatelností, ideálním rozložením hmotnosti a zaručenou stabilitou i při práci na svazích. Lze je používat i s traktory s nižším výkonem.

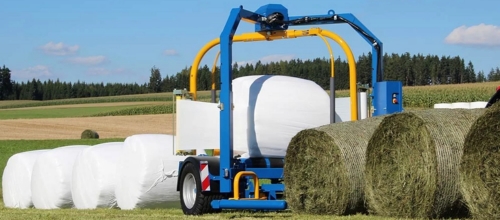

Rychlé a kvalitní navíjení rolí

V závislosti na modelu je možné zvolit jednoduché nebo dvojité navíjecí rameno. Systém s dvojitým navíjecím ramenem umožňuje navíjet role dvakrát rychleji, zatímco patentovaný mechanismus napínání fólie o délce 750 mm zajišťuje rovnoměrné napínání fólie, nižší spotřebu fólie a těsné navinutí rolí.

Spolehlivé řízení rolí

Hydraulické zařízení pro uchopení rolí, pevný navíjecí stůl a čtyři vodicí válečky zajišťují stabilní uchycení role po celou dobu navíjení. Při vykládání role se navíjecí stůl spustí až k zemi, takže role jsou pokládány šetrně a bez poškození.

Vysoký výkon a snadné ovládání

Modely řady G50 jsou dodávány se systémem řízení STANDARD nebo s plně automatickým systémem ISOBUS. V závislosti na modelu se pracovní cykly provádějí automaticky, díky čemuž je práce obsluhy jednodušší, produktivnější a efektivnější.

Vysoká kvalita a efektivní práce

Jedno nebo dvě navíjecí rameno.
Rolky se navíjejí dvakrát více a dvakrát rychleji.
Kompaktní a flexibilní konstrukce.
Pracovní poloha navíječe na pravé straně traktoru zajišťuje vynikající výhled.
Balíkovač je namontován na boční nápravu a lze jej připojit k lehčímu traktoru.
Konstrukce navíjecí plošiny zajišťuje stabilní polohu role.
Na válec nepůsobí odstředivé síly, a proto nehrozí, že by se odvalil.
Hydraulicky ovládaný otočný vrták.
Elektronický systém PROFI zcela automaticky řídí celý pracovní postup.
Je možné přepravit 6 rolí fólie.

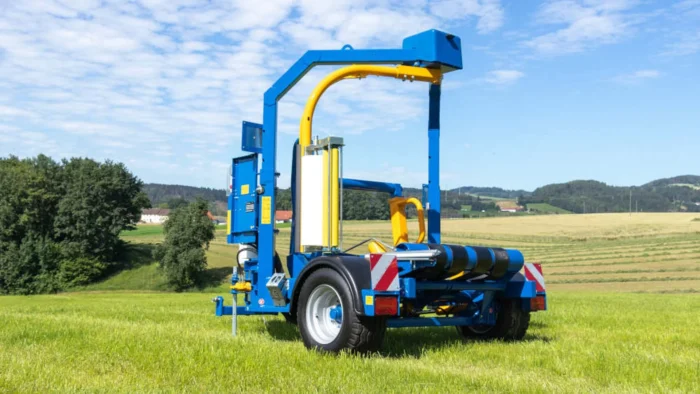

Konstrukce

Pevná konstrukce a vysoká kvalita výroby zaručují mimořádně dlouhou životnost navíječe.

Kompaktní a široká konstrukce zajišťuje G50 Této řady balíkovacích lisů zajišťuje vynikající manévrovatelnost a umožňuje efektivní práci na svazích. Nízké těžiště zaručuje bezkonkurenční stabilitu a snadné ovládání i v náročných terénních podmínkách.

Montují se standardně 380/55-17AW Pneumatiky rovnoměrně rozkládají hmotnost a snižují zhutnění půdy.

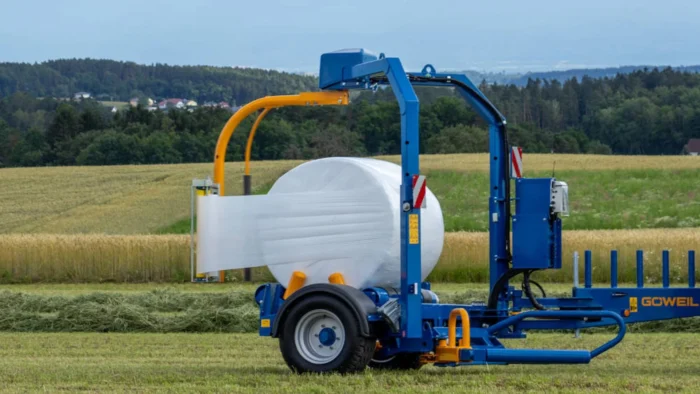

Rotační navíjecí rameno a pevný navíjecí stůl

Tento systém spolehlivě chrání roli před pádem, protože na ni nepůsobí odstředivé síly. Pásy dopravníku a čtyři rotující vodicí válečky zajišťují nepřetržité otáčení role a rovnoměrné překrývání fólie.

Při vykládání role se odvíjecí stůl spustí až k zemi, takže role je položena obzvláště šetrně a bezpečně.

Řízení

Jedním z hlavních G5010 a G5012 výhody modelů – pohodlné a snadno ovladatelné Programový řídicí systém STANDARD s bezdrátovým ovládáním a elektronickou ovládací pákou (joystickem).

Systém řízení

Plně automatická Programový řídicí systém ISOBUS – jeden z největších G5020 výhody tohoto modelu.

Stroj se pohodlně ovládá přes terminál traktoru a celý pracovní proces je automaticky monitorován. V případě potřeby lze navíječ ovládat i ručně.

Ruční balicí stroj s mechanismem pro napínání fólie

Mechanismus napínání fólie je přizpůsoben 750 mm pro role fólie. Tři patentované plastové válečky zajišťují mimořádně rovnoměrné napínání fólie, nejsou citlivé na změny teploty a pomáhají snížit spotřebu fólie.

Toto řešení umožňuje pevné a těsné navinutí rolí. Navíjecí rameno je k dispozici ve dvou velikostech a výška napínacího mechanismu fólie je nastavitelná, takže role jsou vždy navinuty přesně kolem svého středu.

Systém rychlého uvolnění umožňuje vyměnit prázdné role fólie rychle a bez námahy.

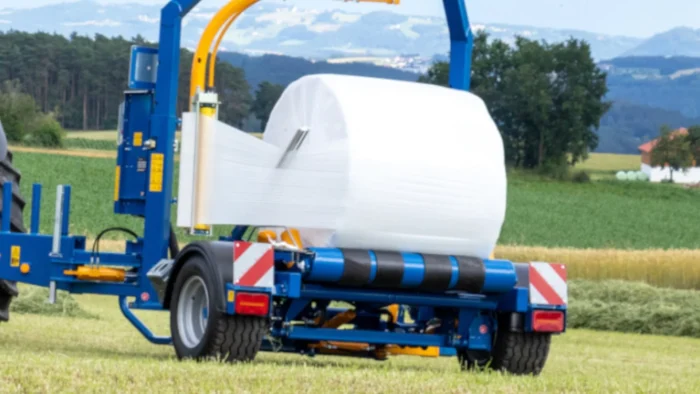

Automatický systém řezání a skladování fólie

Nůž z nerezové oceli zajišťuje čisté a přesné odříznutí fólie. Řezací páčka zároveň drží fólii na místě.

Krátce po zahájení procesu navíjení umožňuje standardní plovoucí poloha, aby se fólie snadno uvolnila a plynule se odvinula.

Osa

Stroj se montuje na posunuté osy. Pracovní poloha je posunuta na pravou stranu, čímž je zajištěno optimální rozložení hmotnosti.

Výhody:

vynikající rozložení hmotnosti, zejména při zvedání role;
naviják mohou táhnout i traktory s nižším výkonem;
vynikající stabilita při práci na svazích.

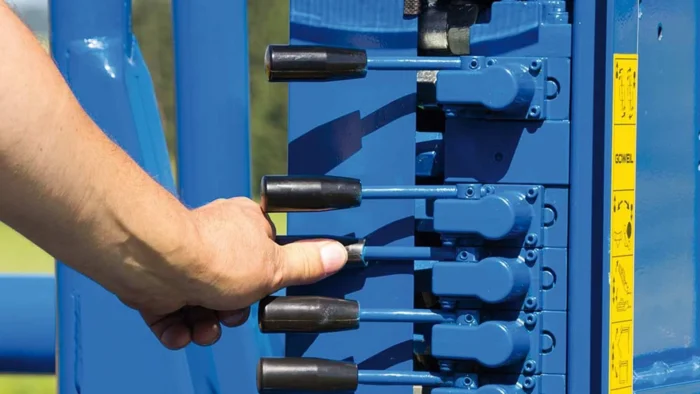

Ovládací páky

Ovládací páky se obzvláště hodí při provádění údržby a servisních prací. Umožňují ovládat všechny funkce a procesy stroje přímo z navíječe.

To umožňuje obsluze pohodlně nechat programový ovládací panel v kabině traktoru, například při výměně role fólie.

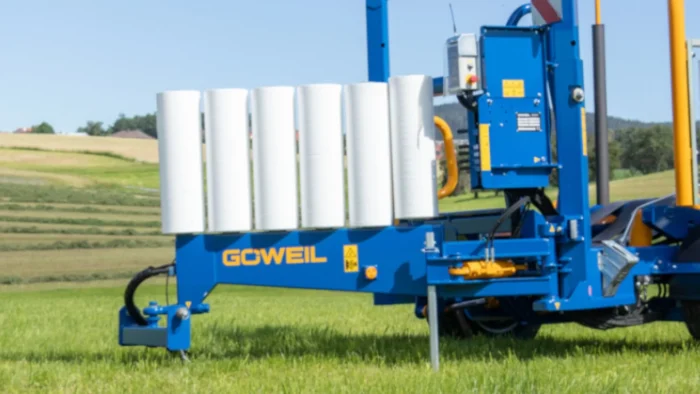

Zásobník na fólii

Při dlouhých pracovních dnech je důležité mít dostatečnou zásobu fólie. V tomto vozíku si ji můžete vzít s sebou až 6 rolí fólie.

Držáky fólie jsou namontovány na navíječi, takže role fólie lze pohodlně vkládat a vyjmout v ergonomické pracovní výšce.

Ohebný hřídel

Hydraulicky nastavitelný ohýbaný hrot zajišťuje pohodlnou a efektivní práci – role se nakládají zepředu, ve směru jízdy, a vykládají se vzadu.

Standardní spodní tříbodové závěsné zařízení poskytuje balicí stroji výjimečnou manévrovatelnost. Při práci na polích s omezeným prostorem pro otáčení se mimořádně malý poloměr otáčení stává velkou výhodou.

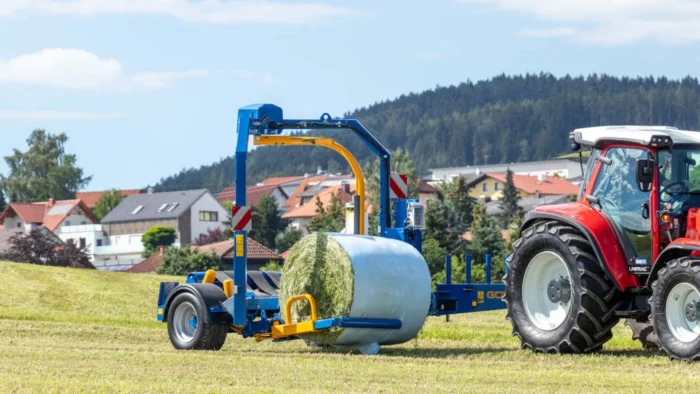

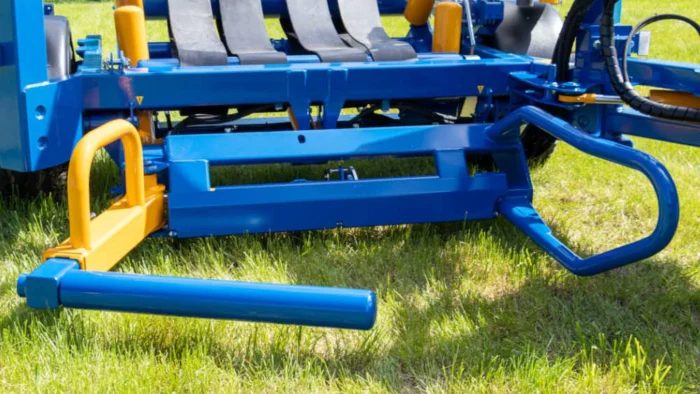

Zařízení pro odebírání rolí

Hydraulické nakládací rameno jemně uchopí roli a plynule ji přemístí na navíjecí stůl, který je mírně nakloněn dopředu.

Nastavení ramene nakladače lze provést do polohy pět různých poloh, a proto se dá snadno přizpůsobit rolím různých průměrů. Otočná uchopovací trubka upevněná kulovým kloubem chrání roli před stlačením či poškozením a zajišťuje spolehlivé uchopení i v náročném terénu.

Zařízení pro manipulaci s rolemi se také velmi hodí, když je třeba současně přepravovat dvě role.

Standardní výbava

Hydraulický systém Load-Sensing. Lze jej použít i u traktorů bez hydraulického čerpadla Load-Sensing.
Jednoruční navíjecí rukojeť (model G5010).
Dvojitá navíjecí rukojeť (modely G5012 a G5020).
Hydraulicky naklápěcí navíjecí stůl. Vykládání role zezadu.
Hydraulicky otočné zařízení pro manipulaci s rolemi. Manipulace s rolemi zepředu.
4 válečky dopravníkového pásu s vodítky pásu a 4 válečky pro vedení pásu.
Mechanismus pro napínání fólie o šířce 750 mm.
Přesný mechanismus řezání fólie.
Zásobník na 6 rolí fólie.
Hydraulicky ovládaný kloubový výložník s ručním ovládáním a spodním tříbodovým závěsem.
Pneumatiky 380/55-17 AW.

Systém LED osvětlení a směrových světel.
LED pracovní světla.
Programový řídicí systém STANDARD s rádiovým dálkovým ovladačem. Odběr rolí se ovládá ručně pomocí elektronické ovládací páčky. Cykly navíjení, skladování a řezání fólie se spouštějí automaticky, zatímco vykládání role se provádí stisknutím jediného tlačítka. (Modely G5010 a G5012).
Plně automatický softwarový řídicí systém ISOBUS (terminál není součástí dodávky). Všechny pracovní cykly probíhají zcela automaticky (model G5020).
Systém sledování fólie (model G5020).
Režim jedné fólie (model G5020).

Volitelné vybavení

Pneumatiky 480/45-17 AW. Po namontování těchto pneumatik se celková šířka vozidla zvětší na 2,87 m.
Systém sledování fólie. Zastaví proces balení, pokud se fólie přetrhne nebo dojde. (U modelu G5020 je součástí standardní výbavy)
Pracovní hřídel (PTO) s hydraulickým pohonem (bez hydraulického oleje). Součástí sestavy je redukční převodovka s hydraulickým čerpadlem, zpětný filtr hydraulického oleje, nádrž na hydraulický olej a spodní spojka tříbodového závěsu. (pro modely G5010 a G5012)
Kardanový hřídel.
Náhradní váleček pro balicí stůl. Zabraňuje spadnutí role z navíjecího stolu při práci na strmých svazích.
Podložka pro vykládání role (dodáváno s přídavným válečkem). Zajišťuje šetrné položení role na povrch hřiště.

Mechanismus naklápění válce (dodáváno s náhradní rolí). Po dokončení procesu navíjení se role umístí na pravou přední stranu ve směru jízdy.
Napájecí kabel k akumulátoru. Kabel o délce 5,3 m (2 × 6 mm²) s 3pólovou napájecí zásuvkou. (pro modely G5010 a G5012)
Hnací hřídel (PTO) s hydraulickým pohonem „Load-Sensing“ (bez hydraulického oleje). Lze kombinovat pouze s hydraulickým systémem „Load-Sensing“. (pro model G5020)
Dodatečné natočení role. Po dokončení procesu balení se role dále otáčí, aby se fólie ještě lépe přilnula k jejímu povrchu a bylo zajištěno kvalitnější zabalení. (pro model G5020)
Napájecí systém ISOBUS pro traktor. Sada elektrické instalace je nutná v případě, že traktor není vybaven systémem ISOBUS. (pro model G5020)

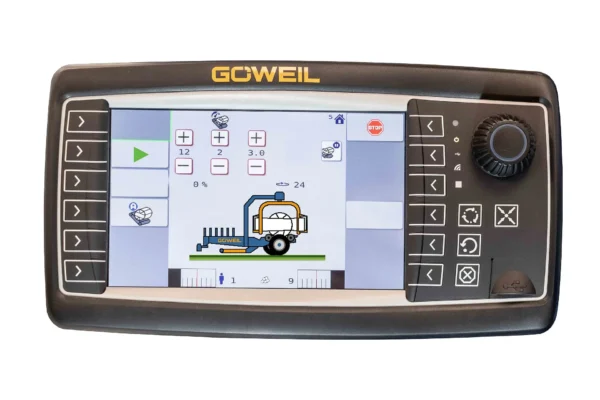

Terminál ISOBUS G7. Je vybaven 7palcovým displejem, 10 ovládacími tlačítky a otočným ovládacím kolečkem (enkodérem). (pro model G5020)

	G5010	G5012	G5020
Délka, mm	3 940	3 940	3 940
Šířka, mm	2 750	2 750	2 750
Výška, mm	3 060	3 060	3 060
Hmotnost, kg	1 630	1 780	1 780
Průměr role (standardní navíjecí tyč), m	0,90–1,50	0,90–1,50	0,90–1,50
Průměr válce (výška se mění až do 2760 mm), m	0,90–1,35	0,90–1,35	0,90–1,35
Hmotnost válce do, kg	1 800	1 800	1 800
Požadavky na mazivo, l/min, l/bar	20 l 190	25 l 190	20 pro hydraulický systém 65 Load-Sensing

V průběhu posledních několika desetiletí, od roku 1988, GÖWEIL Upevnila si na trhu pozici jako specialista na výrobu balicích strojů na seno.

Vzhledem k tomu, že společnost GÖWEIL Společnost Maschinenbau GmbH vyváží většinu své produkce – model 86%; tyto stroje jsou známé a široce používané po celém světě. Všechny stroje a zařízení jsou navrhovány, vyvíjeny a vyráběny výhradně v sídle společnosti v Kirchschlagu (Horní Rakousko).

Visa GÖWEIL Naše výrobky odrážejí nejnovější technologie a jsou konstruovány tak, aby vyhovovaly individuálním potřebám jednotlivých hospodářství.
