Špičkový lis a balicí stroj na sypké materiály s komorou proměnné velikosti, určený pro firmy

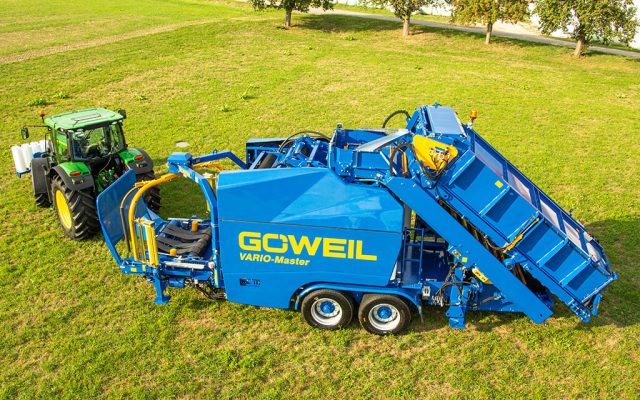

VARIO-Master – lisy a balicí stroje s pohyblivou komorou pro sypké materiály

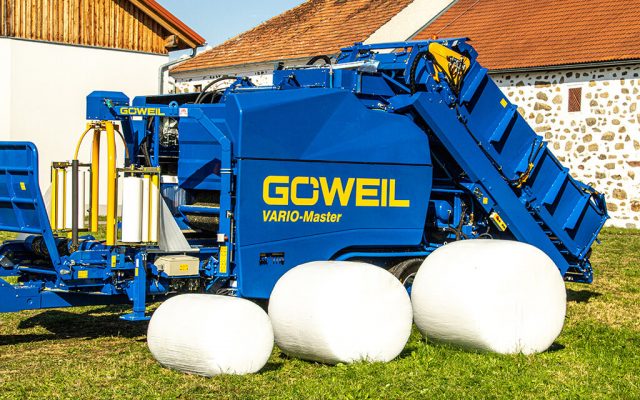

VARIO-Master V140 Kombinace lisovacího stroje a navíječe umožňuje lisovat různé sypké materiály do pravidelně tvarovaných rolí. Je ideální pro pro kukuřičný siláž, vojtěšku, výlisky z cukrové řepy, obilí, krmné směsi TMR, konopí a dalším drceným materiálům.

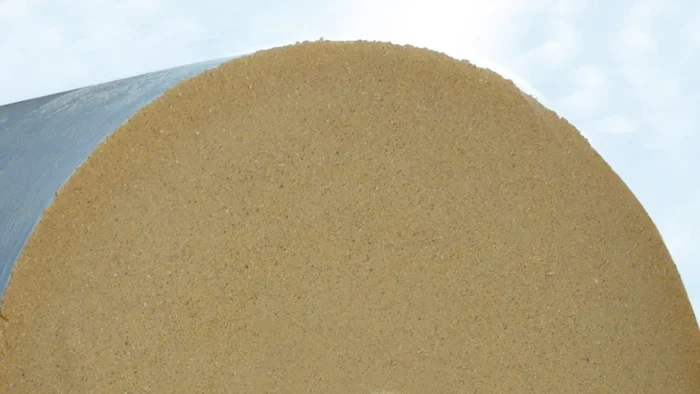

Lisovací komora s proměnným objemem umožňuje formovat mimořádně husté 80–140 cm role o průměru. Nepřetržitý provoz lisu a navíječe zajišťuje maximální stlačení materiálu a rychlé odstranění vzduchu, čímž se vytvářejí optimální podmínky pro kvalitní konzervaci krmiva.
Výjimečné vlastnosti GOWEIL VARIO-Master

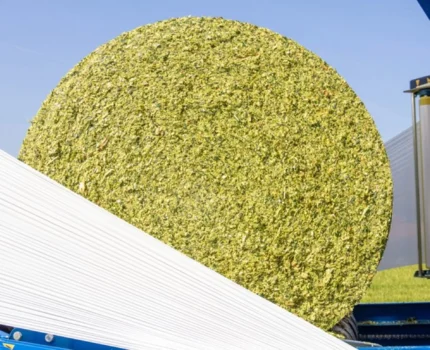

Vysoký tlak
Vysoká hustota rolí umožňuje stlačit materiál na minimální objem, čímž se snižuje potřebný skladovací prostor.

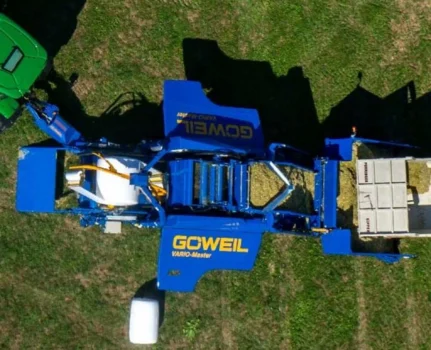

Rychlý a obratný
Otočný čep se může otáčet až o 30° na obě strany. To zajišťuje malý poloměr otáčení a umožňuje ovládat agregát z obou stran.
Pokročilý brzdový systém
Standardně je namontován dvouokruhový pneumatický brzdový systém.

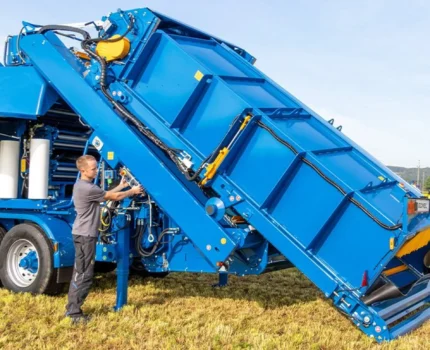

Rychlá příprava k provozu
Velkou výhodou je, že stroj je připraven k práci za pouhé 3 minuty.

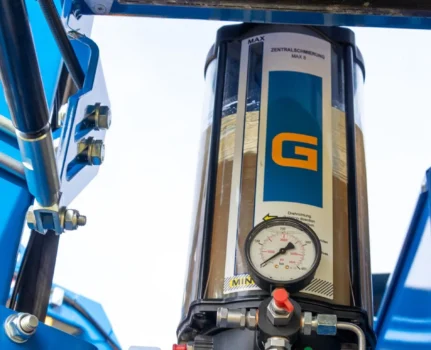

Pravidelné mazání
Centrální mazací systém nepřetržitě dodává mazivo a olej do hlavních mazacích bodů. To zajišťuje dlouhou životnost a snižuje opotřebení součástí.

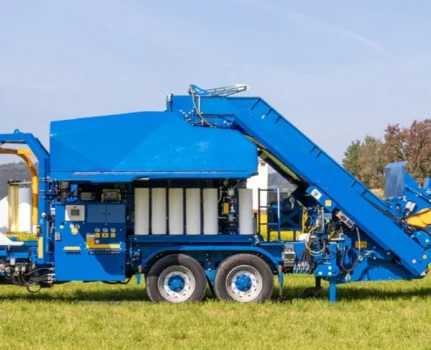

Vždy připravená k práci

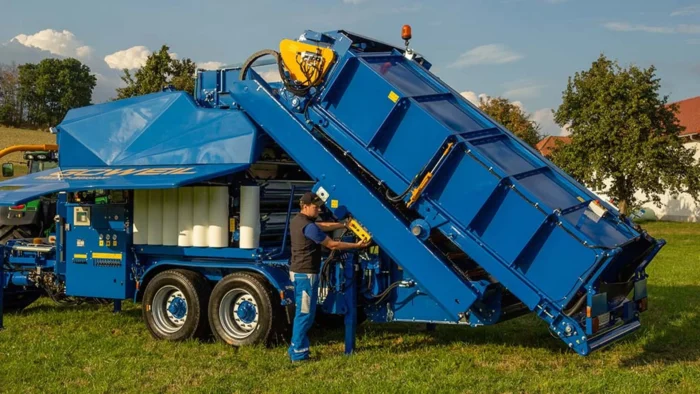

Do hydraulicky sklopného zásobníku fólie se vejde až 18 rolí fólie, díky čemuž může stroj VARIO-Master V140 nepřetržitě pracovat i během dlouhých pracovních dnů.
Inteligentní řízení
Řídicí systém PROFI, fungující na bázi sběrnice BUS, zcela automaticky řídí celý pracovní proces. Úkolem obsluhy je sledovat chod stroje.

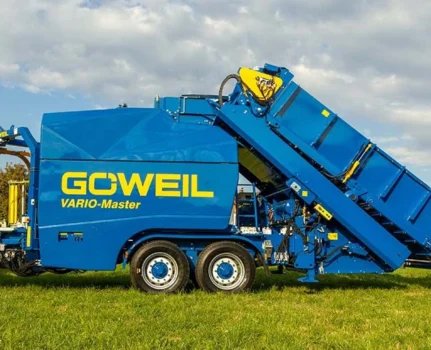

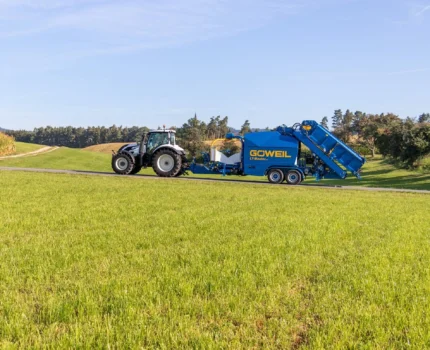

Rychlý příjezd na pracoviště
Díky podvozku, který umožňuje jízdu rychlostí až 80 km/h, lze pracoviště rychle dosáhnout jak tažením traktorem, tak přepravou nákladním vozidlem. VARIO-Master V140 má typové schválení EU pro provoz na silnicích.
Vysoká kvalita a efektivní práce
- Krmivo si po celý rok zachovává výjimečnou kvalitu, je čerstvé a vhodné k použití jak v zimě, tak v létě.
- Mimořádně rychlé odvzdušnění, ideální konzervace, žádné riziko sekundárního kvašení ani zahřátí.
- Dokonalá čistota ve výrobním procesu, krmivo zcela bez nečistot.
- Rolky jsou velmi praktické pro každodenní krmení zvířat – krmivo se podává rychle a snadno.

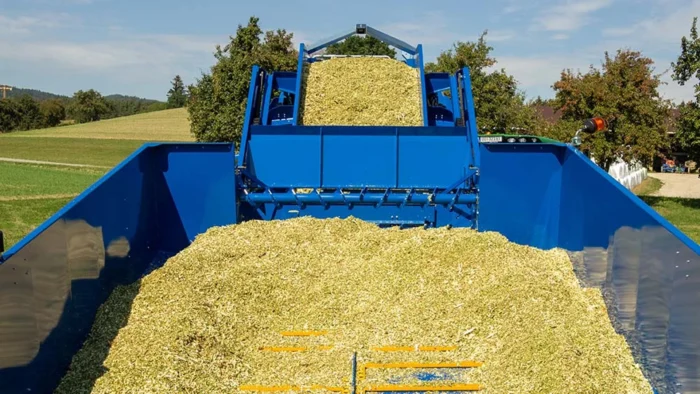

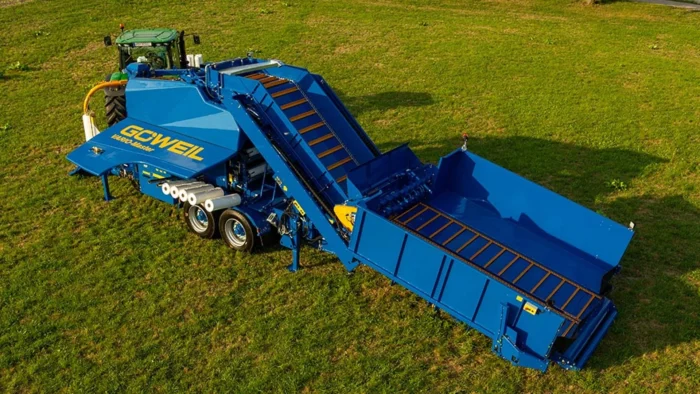

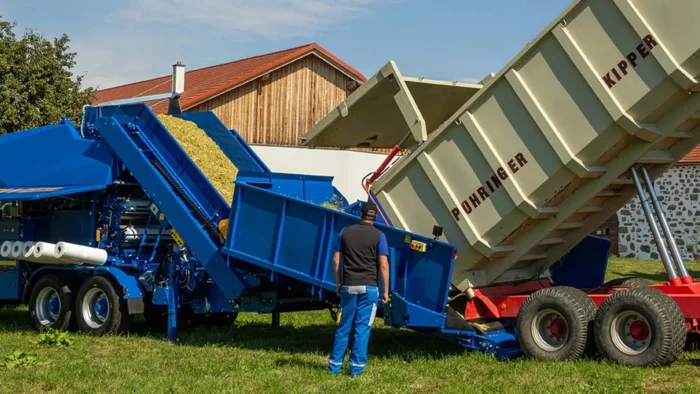

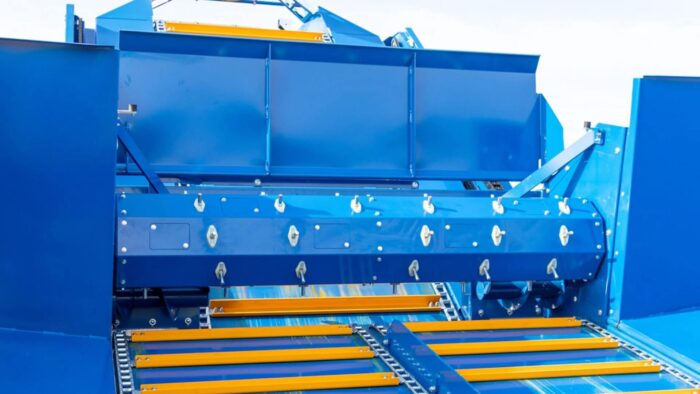

Konstrukce s nízkým profilem Nízkoprofilová konstrukce a 3,50 m Široký plnicí zásobník zajišťuje rychlé a pohodlné plnění. Materiál lze nakládat pomocí samovýklopného vozidla, posuvného přívěsu, nákladního automobilu nebo jej dodávat přímo. Řetězový dopravník na dno Rychlost řetězového dopravníku se automaticky přizpůsobuje množství dopravovaného materiálu. Na elevátoru a v podávacím systému se používají Rübig Pozinkované, lisované řetězy se vyznačují mimořádnou pevností a dlouhou životností. Vysokokapacitní zásobník Multicrop Multicrop objem podávacího zásobníku činí přibližně 13 m³, čímž je zajištěn nepřetržitý VARIO-Master V140 práce i při intenzivním nakládání materiálu. Za účelem efektivního zpracování různých materiálů je v zásobníku nainstalován dávkovací buben. Spolu s podávacími šneky zajišťuje rovnoměrný tok materiálu do elevátoru a efektivní zpracování vláknitých materiálů, jako je tráva nebo vojtěška.

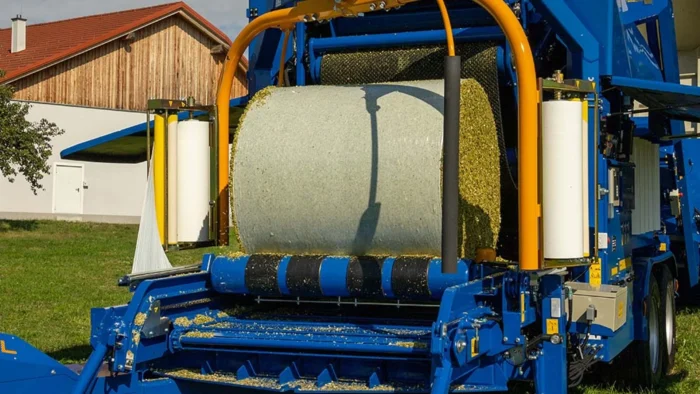

Hydraulicky ovládaná lisovací komora s proměnným objemem Dva nekonečné pásy zajišťují trvale vysoký stupeň stlačení materiálu. Průměr role a hustota stlačení se nastavují na ovládacím terminálu. Je možné lisovat 80–140 cm válce o průměru, přičemž se průměr nastavuje každých 5 cm. Hydraulický pohon umožňuje zvolit jednu z čtyř pracovní rychlosti lisovací komory s ohledem na různé materiály. Balení do sítě nebo fólie Pro zachování vysoké kvality role je nezbytný spolehlivý systém vázání. Standardně VARIO-Master V140 dodáváno s dvojitý systém upevnění, která umožňuje používat jak síť, jak fólii. Vysoká hustota stlačeného vzduchu 4 mm Ocelové válce s velkým průměrem jsou zevnitř vyztuženy a jejich speciální profilování zajišťuje vysokou hustotu rolí a jejich spolehlivé otáčení během lisování. Systém vstřikování vody Systém vstřikování vody umožňuje během lisování vmíchat vodu do suchého materiálu. To přispívá ke zlepšení zhutnění materiálu a vytváří lepší podmínky pro kvalitní konzervaci. Vratná páska Celý stroj je vybaven vracovací pás sbírá materiál, který během lisování vypadl, a vrací jej zpět na šikmý dopravník. Tím se snižují ztráty materiálu a zabraňuje se jeho znečištění. Dlouhá životnost Velká ložiska a přesně seřízený centrální mazací systém zajišťují spolehlivý provoz, menší opotřebení součástí a dlouhou životnost stroje.

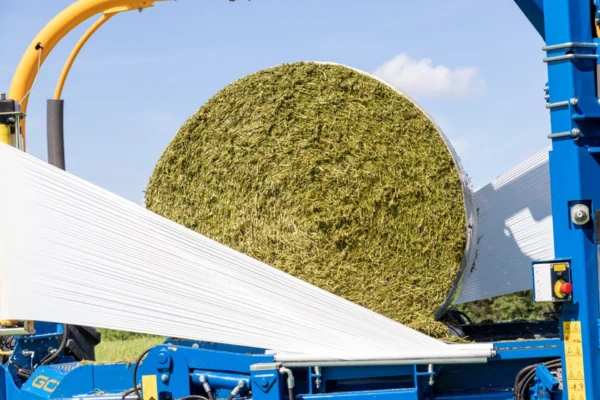

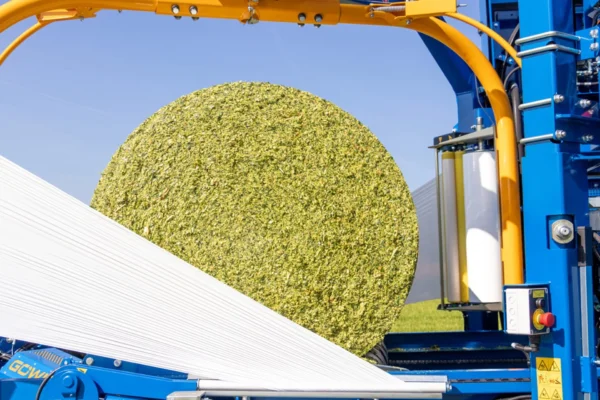

Pohyblivý balicí stůl Balicí stůl se posouvá pod lisovací komorou a role z ní přímo přebírá. Tím je zajištěn rychlý, šetrný a spolehlivý přesun role do balicí zóny. Dvojitá navíjecí rukojeť Montuje se standardně dvojitá navíjecí rukojeť s 2 × 750 mm Natažovače fólie zajišťují vysokou pracovní výkonnost. Patentované plastové válečky umožňují efektivnější využití fólie a zabalit více rolí z jedné role fólie. Mechanismus pro řezání fólie Nůž z nerezové oceli zajišťuje přesné odříznutí fólie. Standardně nastavená plovoucí poloha řezacího mechanismu umožňuje snadné oddělení fólie, takže nezůstávají žádné zaseknuté zbytky fólie. Systém kontroly fólie a režim jedné fólie Pokud dojde jedna role fólie nebo se fólie přetrhne, balicí stůl automaticky sníží rychlost otáčení, dokud nebude opět zajištěno 50 Překrytí fólie %. Takto se navíjení role pokračuje bez přerušení. Pokud skončí nebo dojde k přerušení obě role fólie, systém kontroly fólie automaticky zastaví proces balení. Rampa pro spouštění rolí Hydraulicky spouštěcí rampa pro vykládku rolí umožňuje šetrné položení zabalené role na zem a chrání ji před poškozením.

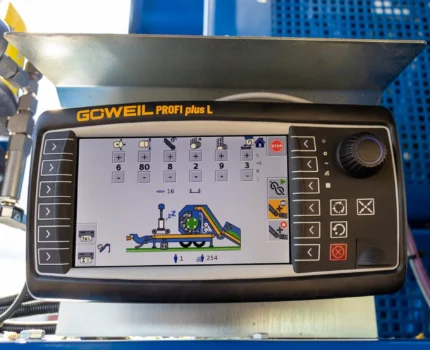

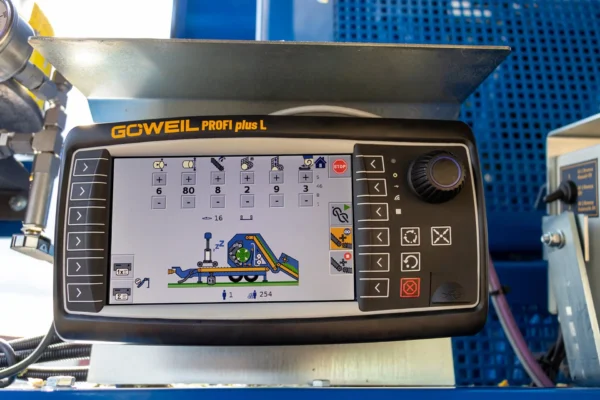

VARIO-Master V140 ovládá se pomocí PROFI plus L terminál. Intuitivní uživatelské rozhraní umožňuje snadné a pohodlné ovládání stroje. Na obrazovce se zobrazuje celý průběh práce a nastavení stroje. Prostřednictvím terminálu USB konektor Do vážicího systému s tiskárnou etiket lze snadno nahrát jazyk a loga zákazníků. Údaje z účtů zákazníků lze exportovat ve formátu CSV. Díky možnosti lisování a balení různých sypkých materiálů VARIO-Master V140 Lze ji přizpůsobit pro různé práce na farmě. Díky různým obdobím sklizně lze stroj efektivně využívat po celý rok, což zajišťuje maximální výkonnost a využití techniky. Kukuřice Kukuřičný siláž se vyrábí z celé kukuřičné rostliny a patří mezi nejdůležitější krmiva pro vysoce produktivní dojnice a masný skot. Je bohatý na energii, kterou dodává škrob obsažený v rozdrcených kukuřičných zrnech, a také obsahuje velké množství vlákniny, nezbytné pro vyváženou stravu zvířat. Díky tomu kukuřičný siláž vytváří vynikající podmínky pro vysokou produkci mléka a dobré výsledky výkrmu. Při hodnotě vyšší než 15 °C v závislosti na teplotě se může kvalita krmiva v důsledku intenzivní činnosti mikroorganismů rychle zhoršovat. VARIO-Master V140 zajišťuje mimořádně vysoký stupeň stlačení materiálu, díky čemuž je z role rychle odstraněn vzduch a jsou vytvořeny optimální podmínky pro fermentaci. To umožňuje zachovat nejvyšší kvalitu krmiva a zajišťuje jeho vynikající trvanlivost. Kukuřičné zrno Jedná se o vynikající energetické krmivo, vyráběné z kukuřičných stonků a zrn. Používá se ke krmení prasat, skotu a dalších malých přežvýkavců. Tento silážní krmivo se vyznačuje mimořádně vysokou energetickou hodnotou díky vysokému obsahu škrobu a ve srovnání s tradičními koncentrovanými krmivy má velmi dobrý poměr ceny a užitku. Rozdrcená kukuřičná zrna dodávají krmivu lepší strukturu, díky čemuž si ho zvířata snadno berou a konzumují. Díky kompaktnímu tvaru rolí je kukuřičné zrnové silo snadno přepravitelné, skladovatelné a vhodné pro krmení v menších množstvích. Lucerna Spolu s kukuřičným silážem patří vojtěšková siláž k nejdůležitějším základním krmivům ve výživě skotu. Vysoká spotřeba krmiva a zejména vysoká strukturální účinnost přispívají k vyššímu výnosu mléka. Pěstování vojtěšky zajišťuje stabilní výnosy a zlepšuje kvalitu půdy. Vzhledem k nízkému obsahu cukru je však konzervace vojtěšky tradičními metodami náročná. Při lisování do balíků s VARIO-Master V140, kvalita siláže se výrazně zlepšuje díky rychlému hermetickému uzavření a účinnému zhutnění. Výlisky z cukrové řepy Siláž z výlisků cukrové řepy se vyznačuje velmi vysokou energetickou hodnotou, je snadno stravitelná a zvířata ji velmi dobře přijímají. Je to vynikající doplněk k travnímu siláži, protože díky záporné bilanci dusíku v předžaludku pomáhá vyvážit obsah bílkovin ve krmné dávce. V silážních výliscích z cukrové řepy je málo kyseliny mléčné, a proto je i jejich celková kyselost nízká. Pro získání vysoce kvalitního siláže je obzvláště důležité zajistit vysoký stupeň zhutnění materiálu a čisté lisování, dokud jsou výlisky ještě teplé. VARIO-Master V140 Vytvořené role rychleji vychladnou, a proto je lze začít používat ke krmení dříve. Tráva Silo z trav je jedním z nejdůležitějších základních krmiv pro skot. Krmivo se vyrábí z optimálního obilnin, trávy a směsi obilovin. Byliny s vysokým obsahem cukru zajišťují dobrý průběh fermentace. Při použití VARIO-Master V140, díky vysoké hustotě rolí lze optimálně lisovat i travní píce s vyšším obsahem celulózy. Dřevo / dřevěné piliny Ať už jde o dřevěné piliny, dřevěná vata, mulč z kůry, třísky nebo granule – VARIO-Master V140 může všechny tyto materiály slisovat do kompaktních rolí. To usnadňuje přepravu a pomáhá ušetřit drahocenný skladovací prostor. Role lze přepravovat traktorem, stohovat na sebe nebo ukládat na palety. Materiál srolovaný do role zůstává čistý a suchý. Plnohodnotná krmná směs Jedná se o vyváženou směs hrubých krmiv a koncentrátů. Obsah sušiny a energie je přesně vyvážený, takže krmné dávky této směsi mají pozitivní vliv na výnos mléka a zdraví zvířat. Pro přípravu zásob krmné směsi se již fermentované silážní krmivo promíchá a znovu konzervuje. VARIO-Master V140 umožňuje rychlou, jednoduchou a ekonomickou přípravu zásob směsi. Role se přepravují, což z nich činí vynikající řešení i pro obchod s krmivy. Obilná pole Jedná se o siláž vyrobenou z celé rostliny obilniny. Nejčastěji se používají ječmen, pšenice nebo pšenice a žito. Pěstování těchto plodin zajišťuje stabilní výnosy a přináší další výhody při plánování střídání plodin. Vzhledem k relativně nízkému obsahu energie a složitějšímu konzervování tradičními metodami však není příprava siláže z obilných zrn jednoduchá. VARIO-Master V140 zajišťuje optimální zhutnění materiálu a rychlé hermetické utěsnění, díky čemuž lze snadno a spolehlivě vyrobit kvalitní siláž. Další materiály VARIO-Master V140 lze použít nejen k lisování krmiv, ale i různých jiných sypkých a organických materiálů, například:
Systém podávání a vlastnosti dávkování
Vlastnosti lisovacího systému
Vlastnosti navíječe
Systém řízení
Co lze lisovat?
Standardní výbava
- Dvojitá navíjecí rukojeť.
- Hydraulicky ovládaná lisovací komora s proměnným objemem (průměr rolí 80–140 cm).
- Integrovaný hydraulický systém s chladičem oleje.
- Dva popruhy, které zajišťují silné stlačení materiálu.
- Vratná páska, která chrání před případnými ztrátami materiálu.
- Hydraulicky pohyblivý navíjecí stůl.
- 4 válečkové dopravníkové pásy s vodítky pásů a 2 válečkové vodicí válečky.
- Vykládání rolí dopředu pomocí hydraulické vykládací rampy.
- Zpětný ráz s nastavitelnou výškou.
- Natahovače fólie o šířce 500 mm a 750 mm s nastavitelným překrytím fólie.
- Integrovaný zásobník „Multicrop“: pracovní šířka – 3,50 m.

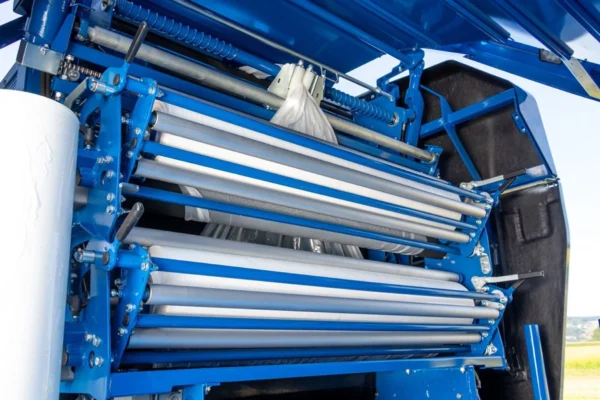

Dvojitý systém upevnění pro síť a fólii
VARIO-Master V140 je standardně dodáván s kombinovaný dvojitý systém upevnění. Umožňuje vložit najednou dvě cívky sítě, dvě role fólie nebo použít kombinace sítě a fólie. Takové řešení poskytuje větší flexibilitu, zkracuje prostoje při výměně vázacích materiálů a umožňuje rychle se přizpůsobit různým požadavkům na lisování.
- Lineární mechanismus pro řezání fólie.
- Systém sledování fólie.
- Režim jedné fólie.
- Tandemový podvozek s tažným zařízením a pneumatikami 385/55 R22.5.
- Hydraulicky spouštěný zásobník fólie s kapacitou až 18 rolí fólie.
- LED pracovní světla.
- Dvouokruhový pneumatický brzdový systém.
- Plně automatický centrální systém mazání olejem a mazivem.
- Plně automatické programové řízení PROFI: všechny pracovní cykly probíhají zcela automaticky.

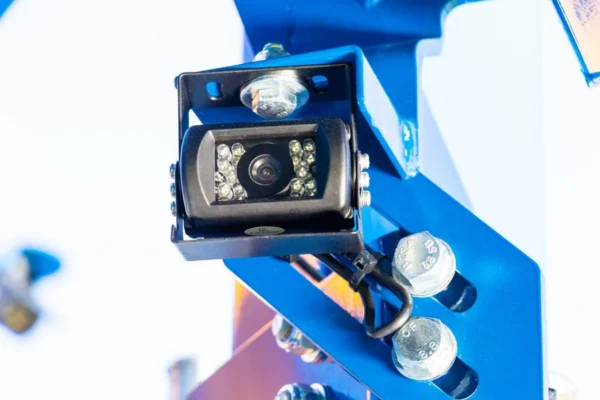

Kamerový systém
Systém kamer s čtyřmi infračervenými kamerami zajišťuje vynikající přehlednost celého pracovního procesu i prostoru kolem stroje, a to jak ve dne, tak v noci.
Kamery jsou rozmístěny tak, aby kameraman měl jasný výhled na:
- horní část lisovací komory,
- výtahy,
- balicí stůl,
- zadní část stroje (vpravo ve směru jízdy).
To přispívá ke zvýšení bezpečnosti práce, umožňuje přesnější sledování procesu a zajišťuje pohodlnější ovládání stroje.

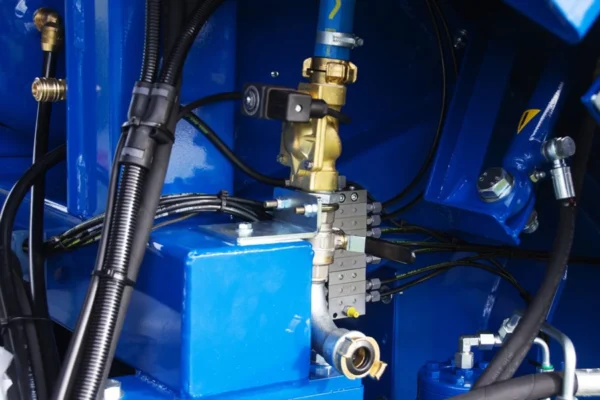

Systém vstřikování vody do lisovací komory
Správný obsah sušiny a vlhkosti materiálu je velmi důležitý pro dosažení vysokého stupně slisování a kvalitně tvarovaných balíků. Při lisování velmi suchých materiálů lze vodu přivádět přímo do lisovací komory pomocí systém vstřikování vody.
Systém se skládá z:
- elektromagnetický ventil,
- potrubí,
- nastavitelné trysky.

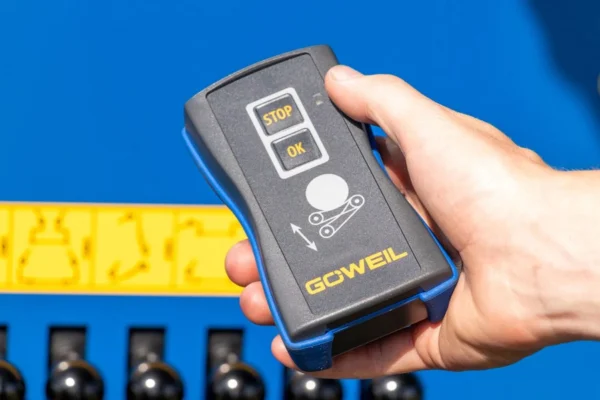

Dálkový ovladač pro vykládání role
Kompaktní dálkový ovladač umožňuje dálkové ovládání vykládání navinuté role. Díky praktickému a kompaktnímu provedení může mít obsluha dálkový ovladač vždy u sebe a kdykoli zahájit vykládání role.

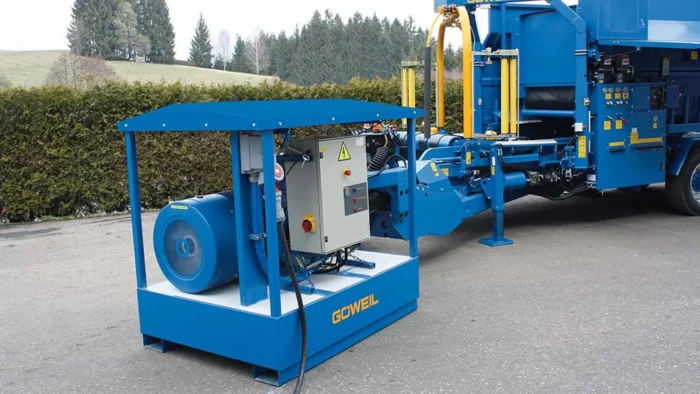

Elektrický pohon funguje prostřednictvím kardanový hřídel, a proto lze stroj v případě potřeby kdykoli použít i s traktorem. Elektromotor se vyznačuje tichým chodem a provozní náklady jsou výrazně nižší než při použití traktoru, který spotřebovává více paliva. Toto řešení umožňuje nejen snížit provozní náklady, ale také pracovat v uzavřených prostorách, protože nedochází k žádným emisím výfukových plynů. Ochranný kryt rovněž umožňuje pohodlné používání elektrického pohonu venku, za podmínek –15 °C až +60 °C teplotě okolí. Elektrický pohon vyžaduje minimální údržbu a díky základně s otvory pro vidlicový vysokozdvižný vozík se snadno přepravuje. Kromě toho je v pohonu zabudován měkkého spouštění (Soft Starter) modul, který výrazně snižuje špičky spouštěcího proudu a spouštěcí moment. To přispívá k úspoře elektrické energie a chrání pohon, hřídele i převodovku před nadměrným zatížením. Technické údaje

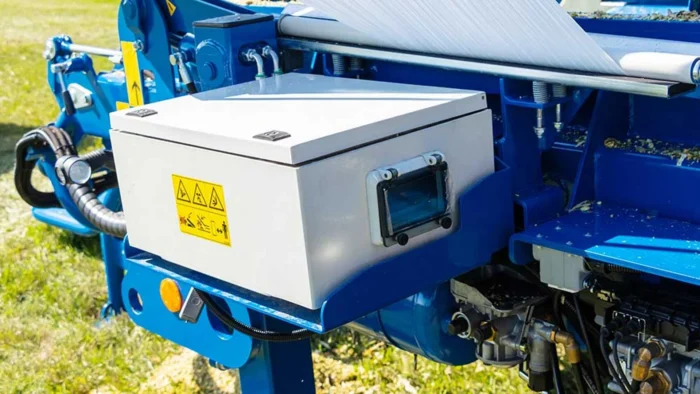

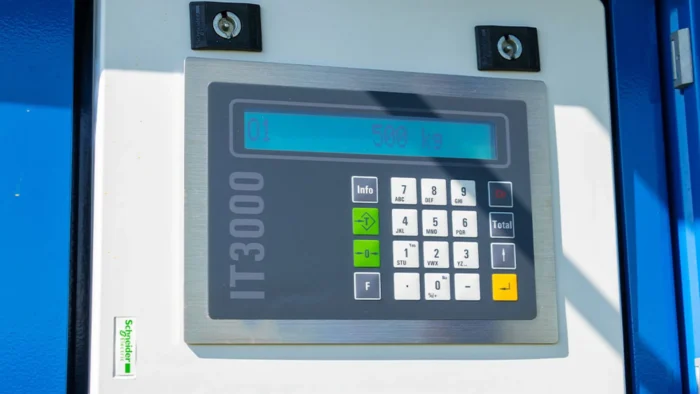

Systém se skládá z vážicího stolu, vážicího terminálu a tiskárny etiket s S logem GÖWEIL nebo logem zákazníka. Čtyři vážní čidla jsou integrována přímo do balicího stolu a displej je připevněn k ovládacímu panelu. Vážení zabalených rolí probíhá automaticky, takže pracovní proces není zpomalen. Role lze vážit jednotlivě nebo analyzovat jako celou šarži. Veškerá nastavení se snadno provádějí na terminálu. Tiskárna štítků poskytuje informace o hmotnosti role, datu, čase a vloženém logu. Pokud štítky nejsou potřeba, lze tuto funkci v terminálu vypnout. Samolepicí štítky a značkovací pásky jsou standardní výrobky, které lze zakoupit ve specializovaných obchodech. Vážní systém lze namontovat i na již používané stroje. Na rozdíl od nekalibrované verze, kalibrovaný vážicí systém je certifikována pro přesné vážení a lze ji použít v případech, kdy jsou vyžadovány oficiální údaje o hmotnosti v souladu s platnými metrologickými požadavky. Integrovaný do vykládací rampy pro role mechanismus naklápění role umožňuje jemně položit roli na na levé nebo pravé straně. Po vypnutí této funkce se role, jako obvykle, odvíjí dopředu. Skladování rolí postavené na jejich koncích, lze je vyjmout rychleji a bezpečněji, navíc se tak lépe zachová tvar role a celistvost fólie. Pro výrobu vysoce kvalitního siláže je důležité několik klíčových faktorů:

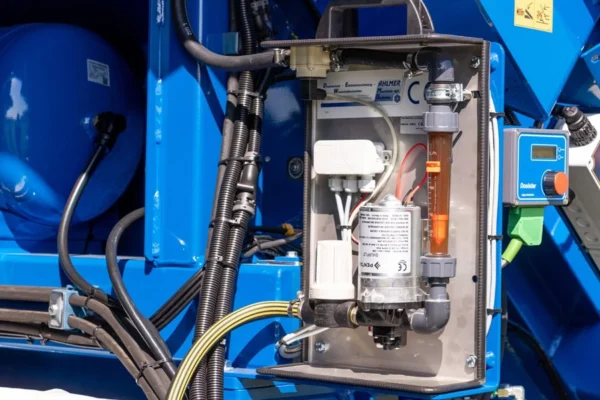

Pokud nejsou všechny tyto faktory optimální (například kvůli nepříznivým povětrnostním podmínkám), přísady do siláže pomáhá zlepšit výsledky silážování, snižuje riziko nesprávného kvašení a chrání před pozdějším kazením krmiva. Při použití čerpadlo se samonasáváním s filtrem a elektronickým průtokoměrem, přívod do sila přes dvě trysky z nerezové oceli je přiváděn přímo do lisovací komory. Tím se přísada rovnoměrně rozptýlí po celé lisované hmotě. Dávkovací systém se skvěle hodí jak pro pro přípravky obsahující bakterie produkující mléčnou kyselinu, jak pro kyselé silážní přísady s nízkou korozivitou. Poznámka: Nádoba na kapalnou přísadu není součástí dodávky. Důležité: Po každém pracovním dni je nutné propláchnout systém dávkování silážního přísadu vodou. Součástí balení je

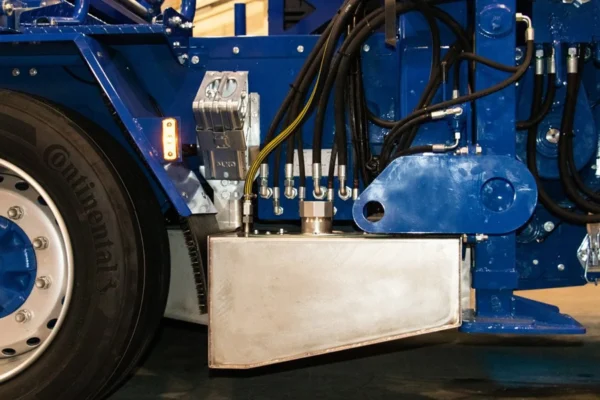

450 litrů objem nádoba z nerezové oceli montuje se přímo na stroj a zajišťuje jeho úplné vyprázdnění. To umožňuje efektivní využití celého obsahu silu, snižuje množství zbytků v zásobníku a usnadňuje čištění systému po skončení práce.
Elektrický pohon
Nekalibrovaný vážní systém
Kalibrovaný vážicí systém

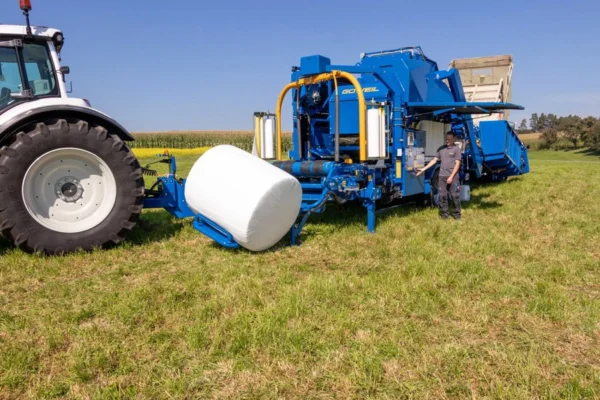

Rampa pro vykládku rolí s mechanismem pro naklápění rolí
Dávkovací systém přísad do silu
Nádrž na přísady do silu
Další volitelné vybavení
| VARIO-Master | |
|---|---|
| Hmotnost, kg | 15 800 |
| Průměr válce, cm | 80–140 |
| POŽADAVKY NA TRAKTOR | |
| Spotřeba oleje (pro otočný vrták), l/min / bar | 10 / 200 |
| Požadovaný výkon traktoru od, kW / AG | 90 / 120 |

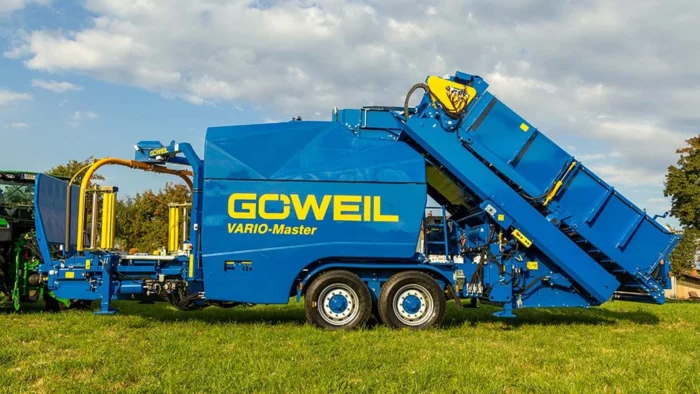

| STAV PŘEPRAVY | |
| Délka, mm | 11 780 |
| Šířka, mm | 2 550 |
| Výška, mm | 4 000 |
| PRACOVNÍ POLOHA | |
| Délka, mm | 14 170 |
| Maximální šířka, mm | 6 130 |
| Maximální výška, mm | 4 375 |
V průběhu posledních několika desetiletí, od roku 1988, GÖWEIL Upevnila si na trhu pozici jako specialista na výrobu balicích strojů na seno.
Vzhledem k tomu, že společnost GÖWEIL Společnost Maschinenbau GmbH vyváží většinu své produkce – model 86%; tyto stroje jsou známé a široce používané po celém světě. Všechny stroje a zařízení jsou navrhovány, vyvíjeny a vyráběny výhradně v sídle společnosti v Kirchschlagu (Horní Rakousko).
Visa GÖWEIL Naše výrobky odrážejí nejnovější technologie a jsou konstruovány tak, aby vyhovovaly individuálním potřebám jednotlivých hospodářství.
